密歇根科学公司提供种类繁多的电子产品，包括信号调理设备、模拟信号转CAN多路复用模块和传感器接口电子设备。我们设计和制造低噪声应变计差分放大器、热电偶放大器和具有多种不同配置的远程放大器控制单元。
Michigan Scientific 制造了各种用于应变计电桥和热电偶的精密低噪声差分放大器。

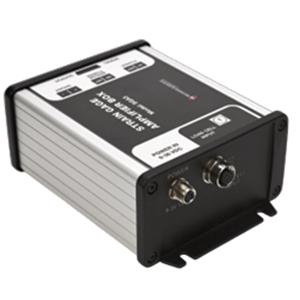

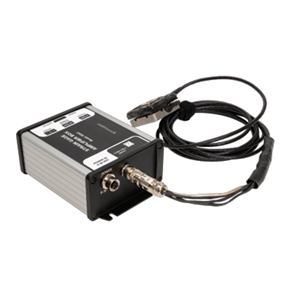

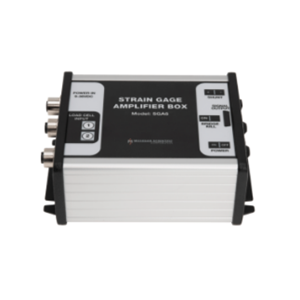

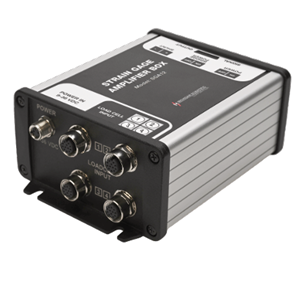

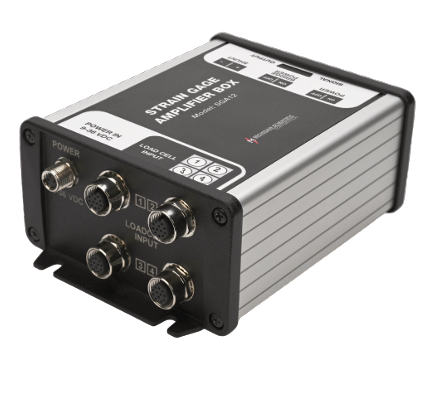

Michigan Scientific 多通道应变计放大器是一种交钥匙解决方案，可与 MSC 的任何多轴称重传感器配合使用。 MSC 种类繁多的三轴称重传感器中最多有四个可以连接到放大器。 多通道应变计放大器为称重传感器、稳定的差分放大器和用于系统校准的集成分流电阻器提供高精度激励电压。 结果是准确的高电平电压输出信号。 分流校准可以通过轻按开关轻松调用，电桥激励可以在放大器封装保持通电的情况下打开或关闭。
| 参数项 | 规格参数 |
|---|---|
| 电桥激励 | |
| 类型 | 直流恒压激励（双极性激励） |
| 激励幅值 | ±5 V（总电压 10 V） |
| 精度 | 0.10 % |
| 温度漂移 | 最大 0.0005 %/℃（0.00028 %/℉） |
| 最小电桥电阻 | 350 Ω |
| 内置校准 | |
| 校准方式 | 正向与负向并联电阻校准 |
| 并联电阻 | 100 kΩ |
| 并联电阻初始精度 | 0.01 % |
| 增益 | |
| 标称增益（默认） | 201 V/V |
| 25℃、增益 = 201 时精度 | 典型值 ±0.1 % |
| 温度漂移 | 0.0025 %/℃（0.0014 %/℉） |
| 输出 | |
| 输出范围 | 最大 ±10 V |
| 电压零点 | |
| 25℃初始零点（放大器输入端参考） | ±25 μV |
| 温度稳定性 | ±0.2 μV/℃ |
| 动态响应 | |
| 增益 201 条件下，-3dB 频响带宽 | 7.5 kHz |
| 电源要求 | |
| 供电电压 | 9 Vdc ~ 36 Vdc |
| 电流 | 1.25 A |
| 环境 | |
| 工作温度 | 0 ℃ ~ 70 ℃（32 ℉ ~ 158 ℉） |
| 机械尺寸 | |
| 外形尺寸（长 × 宽 × 高） | 16.00 cm × 10.80 cm × 5.85 cm（6.30 in × 4.25 in × 2.30 in） |
电气连接
| 输入端 | 输出端 | ||
|---|---|---|---|
| M12A-2 芯 | M12A-12 芯 | 信号引出 | |
| 功能 | 通道 | 通道 | 26 针 D-Sub 连接器 |
| +9Vdc ~ +36Vdc 直流输入电源 | 1 | X/Y/Z | 详见用户手册中的信号引脚定义表 |
| 直流输入地 | 2 | X/Y/Z | |
| N/C（空脚） | 3 | X/Y/Z | |
| 4 | X/Y/Z |
