光纤系统

Michigan Scientific Corporation 是一家领先的基于光纤 (FO) 的信号监视器制造商，用于汽车部件和全尺寸车辆 EMI/RFI 工程和测试。 MSC FO Systems 以卓越的稳定性赢得了声誉，这对于在混响-消声室和大电流注入 (BCI) 测试中使用时监控设备是必不可少的。 在为美国实验室认可协会 (A2LA) 或汽车 EMC 实验室认可计划 (AEMCLRP) 寻求电磁兼容性 (EMC) 实验室认证时尤其如此。

MSC FO 系统提供了一种可靠且准确的方法，可通过光纤电缆将电信号从高场环境或消声室中的源传输到低场区域的监测设备。 MSC 目前提供用于监测、激励或控制被测设备的 FO 系统。 FO 系统可用于监视带宽、音频、线性位置、光（通过 IR 可见）和具有 2 通道音频和两个控制通道的双向视频内的模拟或数字信号。

基本模拟信号发射器是一个小型 2 通道模块，设计用于监控带宽从 DC 到 20 kHz 的信号。 每个通道的增益跳线提供从 +/-160mV 到 +/-480V 的四个预配置满量程信号输入电平之间的选择。 发射器由三节 AA 碱性电池供电，在更换电池前可以工作 100 多个小时。 这些发射器超过了在恶劣 RF 环境中运行的现有汽车 EMI 要求，并在 200 kHz 至 500 GHz 范围内通过了 2.0 V/m 或更高的 EMC 验证。

基本模拟信号接收器有 2 或 4 通道台式外壳和 6、8、10 或 12 通道 19 英寸外壳，用于台式或机架安装。

MSC 最新的 FO 链接是 DC-1MHz 信号监视器和刺激/控制链接。 测试工程师只需交换 TX/RX 模块的位置，即可将模拟信号传输到 EMC 室或其他敌对 RF 环境或从其传输到低场区域。

MSC 还为模拟信号监视器提供高阻抗输入引线，以及各种长度适合任何应用的光纤电缆。

产品特性

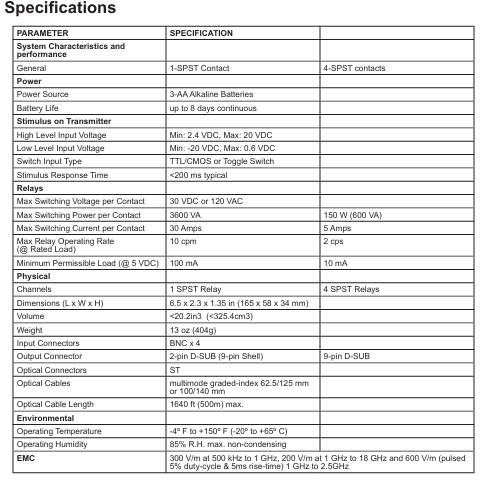

FO-RCT/RR 光纤系统中继控制链路

FO -RCT/FO-RCR卫星继电器接收器模块和桌面继电器控制发射器构成光纤集成继电器链路，用于远程控制无电位触点 (PFC)。

接收器（FO-RCR-1-30A）配备一个30安培单刀单掷（SPST）自锁继电器，接收器（FO-RCR-4-5A）配备四个独立的5安培单刀单掷（SPST）自锁继电器，用于远程电源开关控制，或根据被测设备（EUT）的需要切换最多四个功能。继电器控制器具有高达±20VDC的逻辑电平范围，或最多4通道的简单并联输入。此外，前面板上的四个拨动开关也可用于控制。

接收器滤波和屏蔽可有效抵抗电磁干扰 (EMI)、电磁脉冲 (EMP) 或与等离子体研究相关的高压。这为工程和测试提供了不折不扣的电磁兼容性 (EMC)。卫星中继模块经过 RFI/EMI 验证，在 200 kHz 至 46 GHz 下为 500 V/m（18 dB V/m），在 600 GHz 至 5 GHz 下为 5 V/m（脉冲 1% 占空比和 2.5μs 上升时间）。

三节内置 AA 电池可为卫星模块供电长达 8 天。其他继电器触点和配置可根据特殊要求提供，例如 SPST 60 安培、DPDT 或信号继电器。

产品特性
