货号: #IP10-01
库存: 0件
规格选项:
AKS 执行器系列是轻型执行器系列，可减少直列阀管道系统的安装需求，减少工艺和维护需求。易于维护的耐用执行器由塑料外壳和不锈钢隔膜接口组成。尺寸为 0.5” 至 1.5"。
执行器主体带有激光蚀刻序列号的卫生级设计，使产品完全可追溯且遵循 cGMP 规范
轻型不锈钢和塑料结构，带 304 不锈钢套筒和尼龙阀柄
气动控制选件可满足您的工艺需求
开闭状态的直观指示
151 psig 最大密封力
| 最大工作压力 | 10 bar |
| 最大工作压力 | 150 psi |
| 兼容阀门 | 标准（180 度）Weirless Radial diaphragm 罐阀 |
| 认证与合规 | ISO 9001 |
| 标准 | 3-A, ASME BPE, ATEX 2014/34/EU, CE Ex II2G Ex h II8 T3 Gb, CE-PED |
| 直列阀气动执行器 | |
|---|---|
| 尺寸 | 0.5", 0.75", 1.0", 1.5" |
| 位置指示 | 手动执行器套筒和气动执行器轴上的位置指示有助于轻松目测确认阀位置 |
| 气动连接管件 | 1/8英寸NPT |
| 气动软管接头 | 1/4 in |
| 最大工作压力 | 10 bar (150 psi) |
| 工作温度 | 多达 135 °C (275 °F) |
| 最小工作压力表压力 | 70 psig |
| 最大工作压力表压力 | 100 psig |
| 兼容阀门 | 标准（180 度）Weirless Radial diaphragm 罐阀 |
| 认证与合规 | ISO 9001 |
| 标准 | 3-A, ASME BPE, ATEX 2014/34/EU, CE Ex II2G Ex h II8 T3 Gb, CE-PED |
| 尺寸（英寸） | A mm (inch) | B mm (in) | 最大行程 mm (in) | 重量 kg (lb) | 拆卸所需的间隙 mm (in) |
|---|---|---|---|---|---|
| 0.50 | 143.3 (5.6) | 31.5 (1.2) | 4.4 (0.2) | 0.5 (1.0) | 193.0 (7.6) |
| 0.75 | 162.6 (6.4) | 50.8 (2.0) | 5.6 (0.2) | 1.0 (2.2) | 213.4 (8.4) |
| 1.00 | 177.8 (7.0) | 63.5 (2.5) | 5.3 (0.2) | 1.3 (2.9) | 254.0 (10.0) |
| 1.50 | 188.0 (7.4) | 91.4 (3.6) | 7.0 (0.3) | 2.4 (5.2) | 276.9 (10.9) |
| 直列阀气动执行器 | |
| 泵体 | 304 不锈钢, 尼龙 |
| 执行器轴 | 316 不锈钢 |
| O 型圈 | EPDM |
| 密封件 | EPDM |
| 产品编号 | 产品说明 |
|---|---|
| FP05-01 | 0.5" 无堰式径向直列阀 AKS 气动执行器 |
| IP08-01 | 0.75" 无堰式径向直列阀 AKS 气动执行器 |

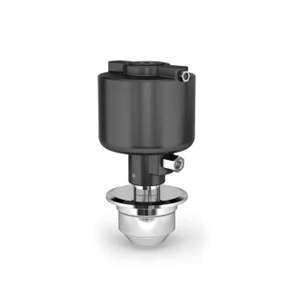

| IP10-01 | 1.0" 无堰式径向直列阀 AKS 气动执行器 |
| IP15-01 | 1.5" 无堰式径向直列阀 AKS 气动执行器 |
