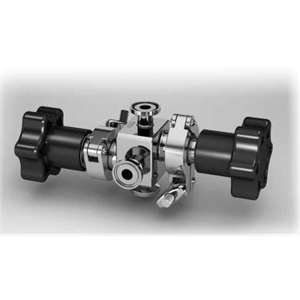

WATSON-MARLOW沃森马洛截止阀和排气阀BC08-125-1

¥5000.00 ¥5000.00

货号: #BC08-125-1

库存: 0件

WATSON-MARLOW沃森马洛截止阀和排气阀BC05-125-1

规格选项:

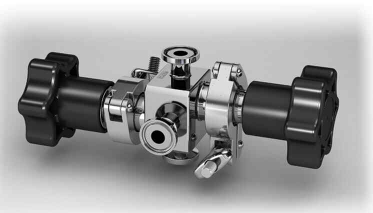

ASEPCO Weirless Radial diaphragm™ 截止阀和排气阀

流量
尺寸（英寸）Cv @ 1 psi (0.07 bar)
LPMUSGPM
0.5 x 0.517.84.70
0.75 x 0.5369.51
0.75 x 0.75369.51

可靠的截止阀和排气阀消除了密封点之间常见的盲管段。

特点和优势

  • 装配和检查非常方便

  • 消除污染源—缩短清洁时间

  • 清洁、自放泄设计

  • 阀体设计消除死角

  • 专利径向隔膜，消除滞留死角以方便清洁

  • 维护成本削减达 80%

  • 从不需要重新紧固或调节

技术摘要

安装类型夹具, 直列
最大工作压力10 bar
最大工作压力150 psi
兼容执行器手动, 打开失败, 故障时自动关闭, 气动
兼容膜片EPDM
表面抛光选项最大 10 微英寸 Ra (0.25 µm Ra), 最大 15 微英寸 Ra (0.375 µm Ra), 最大 20 微英寸 Ra (0.5 µm Ra), 电抛光
认证与合规ISO 9001
标准ASME BPE, CE-PED

技术规格


截止阀和排气阀
安装类型夹具, 直列
流量17.8 - 36 L/m
流量4.7 - 9.5 USGPM
安装尺寸0.5 in, 0.75 in, 1.0 in, 1.5 in
入口/出口连接卫生级卡箍, 软管端
最大工作压力10 bar (150 psi)
工作温度-35 °C 至 135 °C (-30 °F 至 275 °F)
兼容执行器手动, 打开失败, 故障时自动关闭, 气动
兼容膜片EPDM
表面抛光选项最大 10 微英寸 Ra (0.25 µm Ra), 最大 15 微英寸 Ra (0.375 µm Ra), 最大 20 微英寸 Ra (0.5 µm Ra), 电抛光
认证与合规ISO 9001
标准ASME BPE, CE-PED
重量0.68 - 2.5 kg (1.5 - 5.6 lbs)
截止阀和排气阀外形尺寸
管路 x 支路大小（英寸）ABCDEF
mminmminmminmminmminmmin
0.5 x 0.5110.54.3543.21.700.00.0031.51.2469.92.7567.32.65
0.75 x 0.5114.84.5248.81.922.50.1038.11.5095.23.7569.92.75
0.75 x 0.75133.45.2567.32.650.00.0041.41.6394.03.7065.52.58

重量

截止阀和排气阀重量
尺寸（英寸）阀体总重（含手动执行器）
kglbkglb
0.5 x 0.50.681.501.202.60
0.75 x 0.51.002.22.806.20
0.75 x 0.752.505.604.209.30

主要材料


截止阀和排气阀
材料316L 不锈钢, Hastelloy, 不锈钢 AL-6XN

截止阀和排气阀 产品代码

型号代码零件说明
BC05-125-1无堰式阀 0.5”，截止阀和排气阀，316L 卡箍端入口，卡箍端出口，2.75” 面对面和 0.5” 排气阀，带卡箍端出口，20 微英寸 Ra 表面抛光，经过电抛光和钝化处理，包括阀体/执行器卡箍
BC08-125-1无堰式阀 0.75”，截止阀和排气阀，316L 卡箍端入口，卡箍端出口，3.75” 面对面和 0.5” 排气阀，带卡箍端出口，20 微英寸 Ra 表面抛光，经过电抛光和钝化处理，包括阀体/执行器卡箍
BC08-126-1无堰式阀 0.75”，截止阀和排气阀，316L 卡箍端入口，卡箍端出口，3.75” 面对面和 0.75” 排气阀，带卡箍端出口，20 微英寸 Ra 表面抛光，经过电抛光和钝化处理，包括阀体/执行器卡箍
