货号: #SC05-105-1
库存: 0件
规格选项:
| 进口外径尺寸 (A) | Cv @ 1 psi (0.07 bar) | ||
|---|---|---|---|
| 英寸 | GPM | LPM | |
| 焊接 | 1.23 | 4.66 | |
| 1.50 卡箍样式 | 1.23 | 4.66 | |
| 2.00 卡箍样式 | 1.23 | 4.66 | |
| 3.00 卡箍样式 | 1.23 | 4.66 | |
唯一不同的是 TC 接头进口的尺寸。

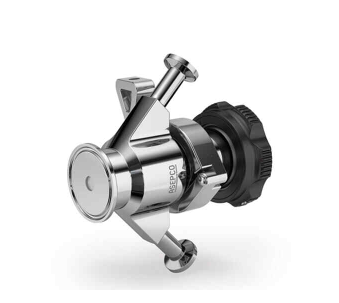

ASEPCO 取样阀专门针对一些需要杜绝泄漏、盲管段和交叉污染的应用而设计。它安装在容器壁的转向节正上方，配备独特的 ASEPCO 端口，可在取样时通过腔室 CIP/SIP 流动，以确保每次都能获得真正具有代表性的样品。
进入阀体的接头角度提高了清洁度
菱形阀室内部设计提供出色的泻放能力
接头以更快的速度与容器呈一定角度，可让夹套更靠近罐体
隔膜密封在容器壁的内径上，提高了罐体的清洁度
独特的 ASEPCO 端口，可通过腔室 CIP/SIP，确保每次都能获得真正具有代表性的样品
简单的“取样和蒸汽”阀体可在阀门关闭时完全蒸发
简化维护以减少停机时间和总拥有成本
真正代表您的工艺流体的取样
| 安装类型 | 夹具, 焊接 |
| 入口/出口连接 | 0.5” 卫生级卡箍, 0.5” 软管端 |
| 最大工作压力 | 10 bar |
| 最大工作压力 | 150 psi |
| 兼容执行器 | 手动, 紧凑型气动 |
| 兼容膜片 | EPDM, PTFE, Viton, 硅胶, 硅胶增强型 |
| 表面抛光选项 | 最大 10 微英寸 Ra (0.25 µm Ra), 最大 15 微英寸 Ra (0.375 µm Ra), 最大 20 微英寸 Ra (0.5 µm Ra), 电抛光 |
| 认证与合规 | ISO 9001 |
| 标准 | ASME BPE, CE-PED |
| 取样阀 | |
|---|---|
| 安装类型 | 夹具, 焊接 |
| 流量 | 4.66 L/m |
| 流量 | 1.23 USGPM |
| 尺寸 | 0.5", 1.5", 2.0", 3.0" |
| 入口/出口连接 | 0.5” 卫生级卡箍, 0.5” 软管端 |
| 最大工作压力 | 10 bar (150 psi) |
| 工作温度 | -51 °C 至 260 °C (-60 °F 至 500 °F) |
| 兼容执行器 | 手动, 紧凑型气动 |
| 兼容膜片 | EPDM, PTFE, Viton, 硅胶, 硅胶增强型 |
| 表面抛光选项 | 最大 10 微英寸 Ra (0.25 µm Ra), 最大 15 微英寸 Ra (0.375 µm Ra), 最大 20 微英寸 Ra (0.5 µm Ra), 电抛光 |
| 认证与合规 | ISO 9001 |
| 标准 | ASME BPE, CE-PED |
| 重量 | 0.68 - 1.02 kg (1.5 - 2.25 lbs) |
| 尺寸 | A | B | C | D - 带手动执行器 | D - 带气动执行器 | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| 英寸 | in | mm | in | mm | in | mm | in | mm | in | mm |
| 焊接 | 1.55 | 39.37 | 5.25 | 133.35 | 2.99 | 75.95 | 5.21 | 132.33 | 6.04 | 153.42 |
| 1.50 卡箍样式 | 1.98 | 50.29 | 5.25 | 133.35 | 2.99 | 75.95 | 5.21 | 132.33 | 6.04 | 153.42 |
| 2.00 卡箍样式 | 2.52 | 64.01 | 5.25 | 133.35 | 2.99 | 75.95 | 5.21 | 132.33 | 6.04 | 153.42 |
| 3.00 卡箍样式 | 3.58 | 91.00 | 5.25 | 133.35 | 2.99 | 75.95 | 5.21 | 132.33 | 6.04 | 153.42 |
| 尺寸 | 阀体 | 总重（含手动执行器） | 总重（含气动执行器） | |||
|---|---|---|---|---|---|---|
| 英寸 | kg | lb | kg | lb | kg | lb |
| 焊接 | 0.68 | 1.50 | 1.95 | 4.30 | 1.82 | 4.00 |
| 1.50 卡箍样式 | 0.79 | 1.75 | 1.93 | 4.25 | 2.06 | 4.55 |
| 2.00 卡箍样式 | 0.91 | 2.00 | 2.04 | 4.50 | 2.18 | 4.80 |
| 3.00 卡箍样式 | 1.02 | 2.25 | 2.15 | 4.75 | 2.27 | 5.00 |
| 取样阀 | |
| 材料 | 316L 不锈钢, Hastelloy, 不锈钢 AL-6XN |
| 尺寸 | 型号 | 说明 |
|---|---|---|
| 0.5 | SC05-101-1 | 径向阀 0.5" 取样 316L/EN 1.4435 1"/1.5" 卡箍端进口 0.5" 卡箍端出口和 0.5" 卡箍端端口 @ 180 ° 20 微英寸 Ra 表面抛光，经过电抛光和钝化处理，包括阀体/执行器卡箍 |
| 0.5 | SC05-105-1 | 径向阀 0.5” 取样 EN 1.4435 阀体/EN1.4404 接头 1" 卡箍端进口 0.5" 卡箍端出口 @ 180 ° 20 微英寸 Ra 表面抛光，经过电抛光和钝化处理，包括阀体/执行器卡箍 |
| 0.5 | SCA05-101-1 | 径向阀 0.5” 采样 AL6-XN 0.5" 卡箍端进口 0.5" 卡箍端出口 20 微英寸 Ra 表面抛光，经过电抛光和钝化处理，包括阀体/执行器卡箍 |
| 0.5 | SCA05-105-1 | 径向阀 0.5” 取样 AL-6XN 0.5" 卡箍端进口 0.5" 卡箍端出口 20 微英寸 Ra 表面抛光，经过电抛光和钝化处理，包括阀体/执行器卡箍 |
| 0.5 | SCH05-101-1 | 径向阀 0.5” 取样 C-276 /AL6-XN 1/1.5" 卡箍端进口 0.5" 卡箍端出口和 0.5" 卡箍端端口 @ 180 ° 20 微英寸 Ra 表面抛光，经过电抛光和钝化处理，包括阀体/执行器卡箍 |
| 0.5 | SCX05-101-1 | 径向阀，0.5” 取样，904L，卡箍端进口，1.5" 0.5" 卡箍端出口和 0.5" 卡箍端端口，@ 180 °，20 微英寸 Ra 表面抛光，经过电抛光和钝化处理，包括阀体/执行器卡箍 |
| 0.5 | SVA05-104-1 | 径向阀 0.5” 取样 AL6-XN 卡箍端进口 2" 0.5" 卡箍端出口（未打磨焊缝，焊缝经过抛光处理，与内部抛光相一致）20 微英寸 Ra 表面抛光，经过电抛光和钝化处理，包括阀体/执行器卡箍 |
| 0.5 | SW05-101-1 | 径向阀 0.5” 取样 EN 1.4435 阀体/EN1.4404 接头 焊接端进口 0.5" 0.5" 卡箍端出口和 0.5" 卡箍端端口 @ 180 °（未打磨焊缝，焊缝经过抛光处理，与内部抛光相一致）20 微英寸 Ra 表面抛光，经过电抛光和钝化处理，包括阀体/执行器卡箍 |
| 0.5 | SWA05-101-1 | 0.5” 取样阀体，焊接进口 0.5" 进口流量，AL6XN，0.5" 直卡箍端出口（距离中心线 3.07）@ 45 ° 对角 0.5” 直卡箍端端口（距离中心线 3.07）@ 45 ° 对角带泵体/执行器卡箍，最大 20 微英寸 Ra，EP |
