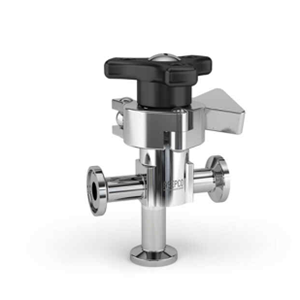

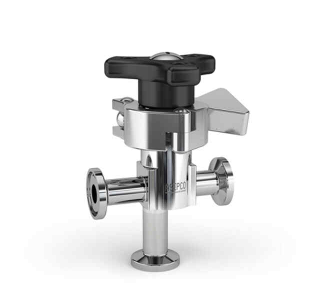

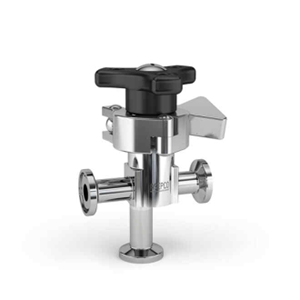

货号: #IC08-112-1
库存: 0件
规格选项:
| 无菌入口阀流量 | ||
|---|---|---|
| 尺寸（英寸） | Cv @ 0.07 bar (1 psi) | |
| LPM | USGPM | |
| 0.50（紧凑型） | 17.8 | 4.70 |
| 0.75 | 36 | 9.51 |
| 1.00 | 70 | 18.49 |
| 1.50 | 104 | 27.47 |
在一个有效的阀门中提供两条流道，从而最大程度地降低滞留量。
专利径向隔膜，消除滞留死角以方便清洁
可提供卡箍快装和焊接端口的连接，或旁通阀
完全流体隔离
具有180度安装角度，保证全面的多种方位放泄性能
简单的 Tri-Clamp 组件可将维护速度提高 80 %
不需要重新调节或紧固
集成式截止阀
| 安装类型 | 夹具, 直列 |
| 最大工作压力 | 10 bar |
| 最大工作压力 | 150 psi |
| 兼容执行器 | 手动, 打开失败, 故障时自动关闭, 气动 |
| 兼容膜片 | EPDM |
| 表面抛光选项 | 最大 10 微英寸 Ra (0.25 µm Ra), 最大 15 微英寸 Ra (0.375 µm Ra), 最大 20 微英寸 Ra (0.5 µm Ra), 电抛光 |
| 认证与合规 | ISO 9001 |
| 标准 | ASME BPE, CE-PED |
| 无菌入口阀 | |
|---|---|
| 安装类型 | 夹具, 直列 |
| 流量 | 17.8 - 104 L/m |
| 流量 | 4.7 - 27.5 USGPM |
| 安装尺寸 | 0.5 in, 0.75 in, 1.0 in, 1.5 in |
| 入口/出口连接 | 卫生级卡箍, 软管端 |
| 最大工作压力 | 10 bar (150 psi) |
| 工作温度 | -35 °C 至 200 °C (-30 °F 至 400 °F) |
| 兼容执行器 | 手动, 打开失败, 故障时自动关闭, 气动 |
| 兼容膜片 | EPDM |
| 表面抛光选项 | 最大 10 微英寸 Ra (0.25 µm Ra), 最大 15 微英寸 Ra (0.375 µm Ra), 最大 20 微英寸 Ra (0.5 µm Ra), 电抛光 |
| 认证与合规 | ISO 9001 |
| 标准 | ASME BPE, CE-PED |
| 重量 | 0.44 - 6.47 kg (0.96 - 14.24 lbs) |
| 带孔口无菌入口阀外形尺寸 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 尺寸（英寸） | A - 带手动执行器 | A - 带气动执行器 | B | C | D | |||||
| mm | in | mm | in | mm | in | mm | in | mm | in | |
| 0.50（紧凑型） | 104.1 | 4.10 | 160.5 | 6.32 | 40.1 | 1.58 | 37.6 | 1.48 | 63.5 | 2.50 |
| 0.75 | 111.3 | 4.38 | 219.2 | 8.63 | 47.2 | 1.86 | 49.0 | 1.93 | 76.2 | 3.00 |
| 1.00 | 153.2 | 6.03 | 282.2 | 11.11 | 50.3 | 1.98 | 75.4 | 2.97 | 114.3 | 4.50 |
| 1.50 | 160.8 | 6.33 | 384.8 | 15.15 | 56.9 | 2.24 | 98.6 | 3.88 | 139.7 | 5.50 |
| 组合无菌入口阀外形尺寸 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 尺寸（英寸） | A - 带手动执行器 | A - 带气动执行器 | B | C | D | |||||
| mm | in | mm | in | mm | in | mm | in | mm | in | |
| 0.50（紧凑型） | 139.2 | 5.48 | 195.6 | 7.70 | 74.9 | 2.95 | 37.6 | 1.48 | 63.5 | 2.50 |
| 0.75 | 157.5 | 6.20 | 265.4 | 10.45 | 94.7 | 3.73 | 49.0 | 1.93 | 76.2 | 3.00 |
| 1.00 | 239.0 | 9.41 | 368.0 | 14.49 | 136.1 | 5.36 | 75.4 | 2.97 | 114.3 | 4.50 |
| 1.50 | 272.0 | 10.71 | 495.8 | 19.52 | 168.1 | 6.62 | 98.6 | 3.88 | 139.7 | 5.50 |
| 带孔口无菌入口阀重量 | ||||
|---|---|---|---|---|
| 尺寸（英寸） | 阀体 | 总重（含手动执行器） | ||
| kg | lb | kg | lb | |
| 0.50（紧凑型） | 0.44 | 0.96 | 0.69 | 1.51 |
| 0.75 | 0.86 | 1.89 | 1.70 | 3.74 |
| 1.00 | 1.79 | 3.94 | 3.13 | 6.89 |
| 1.50 | 3.25 | 7.15 | 6.68 | 14.70 |
| 组合无菌入口阀重量 | ||||
|---|---|---|---|---|
| 尺寸（英寸） | 阀体 | 总重（含手动执行器） | ||
| kg | lb | kg | lb | |
| 0.50（紧凑型） | 0.84 | 1.84 | 1.34 | 2.94 |
| 0.75 | 1.62 | 3.56 | 3.30 | 7.26 |
| 1.00 | 3.38 | 7.43 | 6.06 | 13.33 |
| 1.50 | 6.47 | 14.24 | 13.32 | 29.30 |
| 无菌入口阀 | |
| 材料 | 316L 不锈钢, Hastelloy, 不锈钢 AL-6XN |
| 带孔口无菌入口阀 | |
|---|---|
| 型号代码 | 零件说明 |
| FC05-110-1 | 无堰式阀 0.5” 紧凑型 EN 1.4435 阀体/EN1.4404 接头 卡箍端入口 卡箍端出口 2.5” 面对面和 0.5” 卡箍端端口 1.58”（距离中心线 20 微英寸）Ra 表面抛光 经过电抛光和钝化处理，包括阀体/执行器卡箍 |
| IC08-110-1 | 无堰式阀 0.75” EN 1.4435 阀体/EN1.4404 接头 卡箍端入口 卡箍端出口 3” 面对面和 0.75” 卡箍端端口 1.86”（距离中心线 20 微英寸）Ra 表面抛光 经过电抛光和钝化处理，包括阀体/执行器卡箍 |
| IC10-110-1 | 无堰式阀 1” EN 1.4435 阀体/EN1.4404 接头 卡箍端入口 卡箍端出口 4.5” 面对面和 1” 卡箍端端口 2”（距离中心线 20 微英寸）Ra 表面抛光 经过电抛光和钝化处理，包括阀体/执行器卡箍 |
| IC15-110-1 | 无堰式阀 1.5” EN 1.4435 阀体/EN1.4404 接头 卡箍端入口 卡箍端出口 5.5” 面对面和 1.5” 卡箍端端口 1.82”（距离中心线 20 微英寸）Ra 表面抛光 经过电抛光和钝化处理，包括阀体/执行器卡箍 |
| 组合无菌入口阀 | |
|---|---|
| 型号代码 | 零件说明 |
| FC05-112-1 | 无堰式阀 0.5” 紧凑型 截止阀和排气阀 EN 1.4435 阀体/EN1.4404 接头 卡箍端入口 卡箍端出口 2.5” 面对面和 0.5” 排气阀，带卡箍端出口 20 微英寸 Ra 表面抛光 经过电抛光和钝化处理，包括阀体/执行器卡箍 |
| IC08-112-1 | 无堰式阀 0.75” 截止阀和排气阀 EN 1.4435 阀体/EN1.4404 接头 卡箍端入口 卡箍端出口 3” 面对面和 0.75” 排气阀，带卡箍端出口 20 微英寸 Ra 表面抛光 经过电抛光和钝化处理，包括阀体/执行器卡箍 |
| IC10-112-1 | 无堰式阀 1” 截止阀和排气阀 EN 1.4435 阀体/EN1.4404 接头 卡箍端入口 卡箍端出口 4.5” 面对面和 1” 排气阀，带卡箍端出口 20 微英寸 Ra 表面抛光 经过电抛光和钝化处理，包括阀体/执行器卡箍 |
| IC15-112-1 | 无堰式阀 1.5” 截止阀和排气阀 EN 1.4435 阀体/EN1.4404 接头 卡箍端入口 卡箍端出口 5.5” 面对面和 1.5” 排气阀，带卡箍端出口 20 微英寸 Ra 表面抛光 经过电抛光和钝化处理，包括阀体/执行器卡箍 |
