货号: #
库存: 0件
规格选项:
| 性能 | |||
|---|---|---|---|
| Cv (gpm) | Kv (m3/h) Kv = .865Cv | ||
| ASME BPE | 0.5" | 2.94 | 2.54 |
| 0.75" | 8.00 | 6.92 | |
| 1" | 16.96 | 14.67 | |
| 1.5" | 43.78 | 37.87 | |
| DIN 11866 DIN 32676 系列A | DN 10 A | 2.94 | 2.54 |
| DN 15 A | 8.00 | 6.92 | |

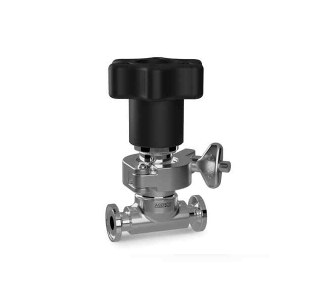

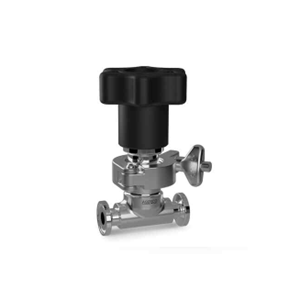

基于时间和成本节约的理念，我们开发了新款 ASEPCO 无堰式直列阀系列，隔膜更换快速且易于维护。
一分钟隔膜更换
适于 EPDM 和硅胶隔膜选项
灵活的安装角度，确保流道畅通和操作员安全

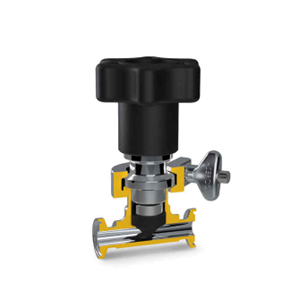

固定的肩部密封，很大程度减少死角滞留污染
直列阀由锻造阀体组成，与传统的堰式阀门相比，对流体管路限制较小。通过我们创新的肩部密封设计，无堰式直列阀不会淤积杂质。
与工艺流体接触的每种表面材料均符合各种全球行业标准，从而为您和您的工艺带来保护。
径向隔膜 - 消除滞留死角，便于清洁

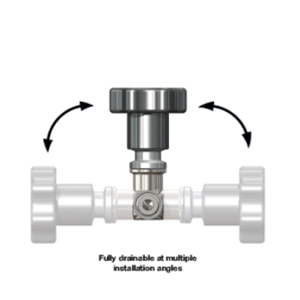

可在 180 度的安装角度范围内完全放泄
与堰式阀相比，简单的 Tri-Clamp 组件使维护速度加快 80％
集成式截止阀
不需要重新调节或紧固
| 安装类型 | 夹具, 焊接 |
| 最大工作压力 | 10 bar |
| 最大工作压力 | 150 psi |
| 兼容执行器 | 手动, 故障时自动关闭, 气动 |
| 兼容膜片 | EPDM, 硅胶 |
| 表面抛光选项 | 内部：最大 15 µin Ra (0.38 µm), 外部：最大 32 µin Ra (0.8 µm), 电抛光 |
| 认证与合规 | ISO 9001 |
| 标准 | ASME BPE, ASME BPVC, CE-PED |
| 直列阀 | |
|---|---|
| 安装类型 | 夹具, 焊接 |
| 流量 (Cv) | 2.94 - 43.78 gpm |
| 流量 (Kv) | 2.54 - 37.87 m³/h |
| 安装尺寸 | 0.5 in, 0.75 in, 1.0 in, 1.5 in, DN 10 A, DN 15 A |
| 最大工作压力 | 10 bar (150 psi) |
| 工作温度 | -35 °C 至 135 °C (-30 °F 至 275 °F) |
| 兼容执行器 | 手动, 故障时自动关闭, 气动 |
| 兼容膜片 | EPDM, 硅胶 |
| 表面抛光选项 | 内部：最大 15 µin Ra (0.38 µm), 外部：最大 32 µin Ra (0.8 µm), 电抛光 |
| 认证与合规 | ISO 9001 |
| 标准 | ASME BPE, ASME BPVC, CE-PED |
| 重量 | 0.12 - 1.1 kg (0.27 - 2.43 lbs) |
| 外形尺寸 | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 尺寸 | A mm (inch) | L mm (in) | L2 mm (in) | B - 带手动执行器 mm (in) | B - 带气动执行器 mm (in) | C - 带手动执行器 mm (in) | D - 带气动执行器 mm (in) | E - 带气动执行器 mm (in) | |
| ASME BPE | 0.5" | 63.5 (2.5) | 81.0 (3.19) | 20.1 (0.79) | 66.4 (2.6) | 45.7 (1.8) | 100.5 (4.0) | 149.9 (5.9) | 149.9 (5.9) |
| 0.5" | 101.6 (4.0) | 104.8 (4.13) | 20.4 (0.80) | 66.4 (2.6) | 85.8 (3.4) | 100.5 (4.0) | 170.0 (6.7) | 170.0 (6.7) | |
| 1" | 114.3 (4.5) | 114.3 (4.5) | 20.7 (0.81) | 66.4 (2.6) | 85.8 (3.4) | 119.7 (4.7) | 189.4 (7.5) | 189.4 (7.5) | |
| 1.5" | 139.7 (5.5) | 139.7 (5.5) | 22.2 (0.87) | 66.4 (2.6) | 105.0 (4.1) | 126.0 (5.0) | 207.5 (8.2) | 207.5 (8.2) | |
DIN 11866 DIN 32676 A 系列 | DN 10 A | 108.0 (4.25) | 108.0 (4.25) | 33.6 (1.32) | 66.4 (2.6) | 45.7 (1.8) | 101.0 (4.0) | 150.0 (5.9) | 150.0 (5.9) |
| DN 15 A | 108.0 (4.25) | 108.0 (4.25) | 21.9 (0.86) | 66.4 (2.6) | 85.8 (3.4) | 101.0 (4.0) | 170.5 (6.7) | 170.5 (6.7) | |
| 当阀门处于闭合位置时显示的 C、D 和 E 外形尺寸 所有外形尺寸仅供参考 | |||||||||
| 阀体重量 | 组件重量 | |||||||
|---|---|---|---|---|---|---|---|---|
| 尺寸 | 连接 | lbs | kg | 重量，带手动执行器(lbs) | 重量，带手动执行器(kg) | 重量，带气动执行器(lbs) | 重量，带气动执行器(kg) | |
| ASME BPE | 0.5" | 卡箍端 | 0.30 | 0.13 | 1.5 | 0.67 | 1.7 | 0.76 |
| 0.5" | 焊接端 | 0.27 | 0.12 | 1.4 | 0.65 | 1.6 | 0.75 | |
| 0.75" | 卡箍端 | 0.64 | 0.29 | 2.1 | 0.97 | 3.1 | 1.41 | |
| 0.75" | 焊接端 | 0.62 | 0.28 | 2.1 | 0.96 | 3.1 | 1.40 | |
| 1" | 卡箍端 | 1.36 | 0.62 | 3.5 | 1.58 | 4.4 | 2.02 | |
| 1" | 焊接端 | 1.13 | 0.51 | 3.2 | 1.47 | 4.2 | 1.91 | |
| 1.5" | 卡箍端 | 2.53 | 1.15 | 7.2 | 3.25 | 9.3 | 4.22 | |
| 1.5" | 焊接端 | 2.43 | 1.10 | 7.1 | 3.20 | 9.2 | 4.17 | |
DIN 11866 DIN 32676 A 系列 | DN 10 A | 卡箍端 | 0.47 | 0.21 | 1.6 | 0.75 | 1.8 | 0.84 |
| DN 10 A | 焊接端 | 0.27 | 0.12 | 1.4 | 0.65 | 1.6 | 0.75 | |
| DN 15 A | 卡箍端 | 0.80 | 0.36 | 2.3 | 1.04 | 3.3 | 1.48 | |
| DN 15 A | 焊接端 | 0.61 | 0.28 | 2.1 | 0.96 | 3.1 | 1.40 | |
| 直列阀 | |
| 材料 | 316L 不锈钢 |
