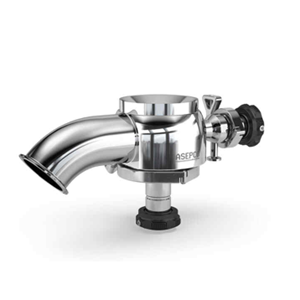

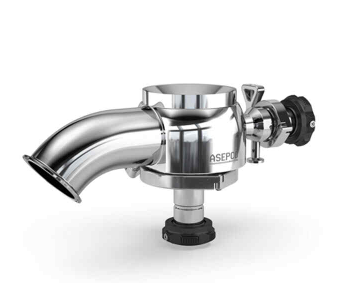

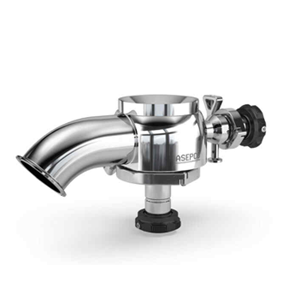

ASEPCO Weirless Radial diaphragm™ Sterillite 阀
| Sterillite 阀流量 | ||
|---|---|---|
| 尺寸 | Cv @ 0.07 bar (1 psi) | |
| 英寸 | LPM | USGPM |
| 0.75 | 39.7 | 10.5 |
| 1.00 | 59.8 | 15.8 |
| 1.50 | 180 | 47.5 |
| 2.00 | 272 | 72 |
| 2.50 | 643 | 170 |
| 3.00 | 1143 | 302 |
专为满足生物工艺行业的严格要求而设计的 Weirless Radial diaphragm 罐阀为最具挑战性的应用提供解决方案。借助我们的重型、超厚焊接法兰，罐底阀可轻松焊接到罐底并真正做到焊缝与罐底齐平。没有垫片、螺栓或接缝。
特点和优势
专利径向隔膜，消除滞留死角以方便清洁
简单的 Tri-Clamp 组件可将维护速度提高 80 %
不需要重新调节或紧固
真正的嵌装设计，无需垫片、螺栓和接缝
集成式截止阀
| 安装类型 | 冲洗 |
| 出口连接 | 卫生级法兰, 对接焊缝 |
| 最大工作压力 | 17 bar |
| 最大工作压力 | 250 psi |
| 兼容执行器 | 常开气动, 常闭, 紧凑, 高压湿热灭菌手册 |
| 兼容膜片 | EPDM, Viton, 硅胶, 硅胶增强型 |
| 表面抛光选项 | 最大 10 微英寸 Ra (0.25 µm Ra), 最大 15 微英寸 Ra (0.375 µm Ra), 最大 20 微英寸 Ra (0.5 µm Ra), 电抛光 |
| 认证与合规 | ISO 9001 |
| 标准 | ASME BPE, CE-PED |
| Sterillite 阀 | |
|---|---|
| 安装类型 | 冲洗 |
| 流量 | 59.8 - 1,143 L/m |
| 流量 | 15.8 - 302 USGPM |
| 尺寸 | 1.0", 1.5", 2.0", 2.5", 3.0" |
| 出口连接 | 卫生级法兰, 对接焊缝 |
| 最大工作压力 | 17 bar (250 psi) |
| 工作温度 | -51 °C 至 177 °C (-60 °F 至 350 °F) |
| 兼容执行器 | 常开气动, 常闭, 紧凑, 高压湿热灭菌手册 |
| 兼容膜片 | EPDM, Viton, 硅胶, 硅胶增强型 |
| 表面抛光选项 | 最大 10 微英寸 Ra (0.25 µm Ra), 最大 15 微英寸 Ra (0.375 µm Ra), 最大 20 微英寸 Ra (0.5 µm Ra), 电抛光 |
| 认证与合规 | ISO 9001 |
| 标准 | ASME BPE, CE-PED |
| 重量 | 1.36 - 6.03 kg (3 - 13.29 lbs) |
温度范围取决于隔膜材料。
| TFXX-210-X：嵌装式* Sterillite 阀 | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 尺寸 | A | B | C - 带气动执行器 | C - 带手动执行器 | D | E | F | G | H | |||||||||
| 英寸 | mm | in | mm | in | mm | in | mm | in | mm | in | mm | in | mm | in | mm | in | mm | in |
| 0.75 | 113 | 4.44 | 52 | 2.06 | 173 | 6.82 | 148 | 5.81 | 76 | 2.98 | 76 | 2.98 | 76 | 2.98 | 85 | 3.34 | 73 | 2.89 |
| 1.00 | 253 | 9.98 | 96 | 3.78 | 208 | 8.19 | 186 | 7.34 | 76 | 2.98 | 62 | 2.45 | 133 | 5.25 | 85 | 3.34 | 73 | 2.89 |
| 1.50 | 297 | 11.71 | 132 | 5.19 | 184 | 7.26 | 166 | 6.53 | 76 | 2.98 | 64 | 2.53 | 146 | 5.75 | 91 | 3.59 | 81 | 3.17 |
| 2.00 | 339 | 13.33 | 163 | 6.43 | 271 | 10.66 | 212 | 8.34 | 102 | 4.00 | 95 | 3.75 | 185 | 7.30 | 98 | 3.84 | 91 | 3.59 |
| 2.50 | 200 | 7.89 | 192 | 7.54 | 271 | 10.66 | 212 | 8.34 | 125 | 4.91 | 125 | 4.91 | 125 | 4.91 | 110 | 4.34 | 111 | 4.38 |
| 3.00 | 430 | 16.92 | 235 | 9.24 | 381 | 15.00 | 284 | 11.17 | 125 | 4.91 | 133 | 5.22 | 212 | 8.34 | 110 | 4.34 | 111 | 4.38 |
| 重量 | ||||||
|---|---|---|---|---|---|---|
| 尺寸 | 阀体 | 总重（含手动执行器） | 总重（含气动执行器） | |||
| 英寸 | kg | lb | kg | lb | kg | lb |
| 0.75 | 1.40 | 3.10 | 3.06 | 6.75 | 3.61 | 7.95 |
| 1.00 | 1.36 | 3.00 | 3.02 | 6.65 | 3.56 | 7.85 |
| 1.50 | 2 | 4.43 | 3.67 | 8.08 | 4.21 | 9.28 |
| 2.00 | 3.45 | 7.60 | 6.24 | 13.75 | 6.99 | 15.40 |
| 2.50 | 6.03 | 13.29 | 8.80 | 19.39 | 16.35 | 36.04 |
| 3.00 | 5.98 | 13.18 | 8.75 | 19.28 | 16.30 | 35.93 |
| Sterillite 阀 | |
| 材料 | 316L 不锈钢, Hastelloy, 不锈钢 AL-6XN |
| 零件 | 型号代码 | 零件说明 |
|---|---|---|
| 0.75 | TF08-210-X* | 径向阀 1”，Sterillite EN 1.4435 阀体/EN1.4404 接头，适合 0.375” 厚或更薄的泵头，0.75” 45̊ 卡箍端出口，平隔膜和 0.5” 卫星阀，平隔膜 @ 180 °，0.5” 直卡箍，Ra 表面抛光*，经过电抛光和钝化处理，包括阀体/执行器卡箍 |
| 1.0 | TF10-210-X* | 径向阀 1”，Sterillite EN 1.4435 阀体/EN1.4404 接头，适合 0.375” 厚或更薄的泵头，1” 45̊ 卡箍端出口，平隔膜和 0.5” 卫星阀，平隔膜 @ 180 °，0.5” 直卡箍，Ra 表面抛光*，经过电抛光和钝化处理，包括阀体/执行器卡箍 |
| 1.5 | TF17-210-X* | 径向阀 1.5”，Sterillite EN 1.4435 阀体/EN1.4404 接头，适合 0.375” 厚或更薄的泵头，1.5” 45̊ 卡箍端出口，平隔膜和 0.5” 卫星阀，平隔膜 @ 180 °，0.5” 直卡箍，Ra 表面抛光*，经过电抛光和钝化处理，包括阀体/执行器卡箍 |
| 2.0 | TF20-210-X* | 径向阀 2”，Sterillite EN 1.4435 阀体/EN1.4404 接头，适合 0.375” 厚或更薄的泵头，2” 45̊ 卡箍端出口，平隔膜和 0.5” 卫星阀，平隔膜 @ 180 °，0.5” 直卡箍，Ra 表面抛光*，经过电抛光和钝化处理，包括阀体/执行器卡箍 |
| 3.0 | TF25-210-X* | 径向阀 3”，Sterillite EN 1.4435 阀体/EN1.4404 接头，适合 0.375” 厚或更薄的泵头，2.5” 45̊ 卡箍端出口，平隔膜和 0.5” 卫星阀，平隔膜 @ 180 °，0.5” 直卡箍，Ra 表面抛光*，经过电抛光和钝化处理，包括阀体/执行器卡箍 |
| 0.75 | TF30-210-X* | 径向阀 3”，Sterillite EN 1.4435 阀体/EN1.4404 接头，适合 0.375” 厚或更薄的泵头，3” 45̊ 卡箍端出口，平隔膜和 0.5” 卫星阀，平隔膜 @ 180 °，0.5” 直卡箍，Ra 表面抛光*，经过电抛光和钝化处理，包括阀体/执行器卡箍 |
| *注：X 代表以下选项之一： 1 = 20 微英寸 Ra 表面抛光 2 = 15 微英寸 Ra 表面抛光 3 = 10 微英寸 Ra 表面抛光 |
