货号: #UP20-102-1
库存: 0件
规格选项:
0.50 | 10.2 | 2.7 |
1.00 | 59.8 | 15.8 |
1.50 | 180 | 48 |
2.00 | 272 | 72 |
3.00 | 643 | 170 |
4.00 | 1143 | 302 |

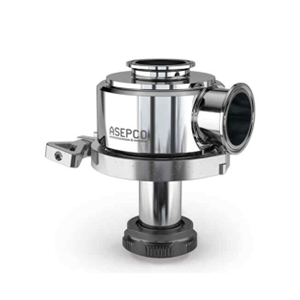

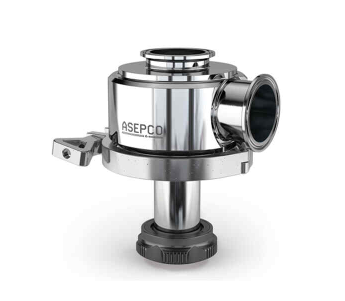

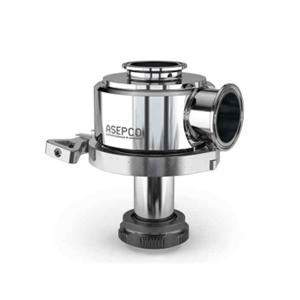

专为满足生物工艺行业的严格要求而设计的 Weirless Radial diaphragm 罐阀为最具挑战性的应用提供解决方案。借助我们的重型、超厚焊接法兰，罐底阀可轻松焊接到罐底并真正做到焊缝与罐底齐平。没有垫片、螺栓或接缝。
90 度工艺阀可在三个安装位置完全排放，包括倒置
完全 CIP/SIP 能够高效清洁和灭菌
设计用于轻松适应狭窄的管道区域
带有 Tri-Cover(R) 卡箍的组件，可在一分钟内更换隔膜
不需要调整的整体式行程止动设计
可用阀尺寸：0.5″、1.0″、1.5″、2.0″、3.0″ 和 4.0″
安装类型 | 冲洗 |
出口连接 | 卫生级法兰, 对接焊缝 |
最大工作压力 | 17 bar |
最大工作压力 | 250 psi |
兼容执行器 | 手动, 打开失败, 故障时自动关闭, 紧凑型气动 |
兼容膜片 | EPDM, PTFE, Viton, 硅胶, 硅胶增强型 |
表面抛光选项 | 最大 10 微英寸 Ra (0.25 µm Ra), 最大 15 微英寸 Ra (0.375 µm Ra), 最大 20 微英寸 Ra (0.5 µm Ra), 电抛光 |
认证与合规 | ISO 9001 |
标准 | ASME BPE, CE-PED |
安装类型 | 冲洗 |
流量 | 10.2 - 1,143 L/m |
流量 | 2.7 - 302 USGPM |
尺寸 | 0.5", 1.0", 1.5", 2.0", 3.0", 4.0" |
出口连接 | 卫生级法兰, 对接焊缝 |
最大工作压力 | 17 bar (250 psi) |
工作温度 | -51 °C 至 260 °C (-60 °F 至 500 °F) |
兼容执行器 | 手动, 打开失败, 故障时自动关闭, 紧凑型气动 |
兼容膜片 | EPDM, PTFE, Viton, 硅胶, 硅胶增强型 |
表面抛光选项 | 最大 10 微英寸 Ra (0.25 µm Ra), 最大 15 微英寸 Ra (0.375 µm Ra), 最大 20 微英寸 Ra (0.5 µm Ra), 电抛光 |
认证与合规 | ISO 9001 |
标准 | ASME BPE, CE-PED |
重量 | 0.66 - 8.25 kg (1.45 - 18.14 lbs) |
0.50 | 24.89 | 0.98 | 52.83 | 2.08 | 24.38 | 0.96 | 107.95 | 4.25 | 128.78 | 5.07 |
1.00 | 50.29 | 1.98 | 64.26 | 2.53 | 32.00 | 1.26 | 133.35 | 5.25 | 173.99 | 6.85 |
1.50 | 50.29 | 1.98 | 85.09 | 3.35 | 51.05 | 2.01 | 186.44 | 7.34 | 206.50 | 8.13 |
2.00 | 64.01 | 2.52 | 82.55 | 3.25 | 44.70 | 1.76 | 186.44 | 7.34 | 206.50 | 8.13 |
3.00 | 90.93 | 3.58 | 95.50 | 3.76 | 57.40 | 2.26 | 211.84 | 8.34 | 270.76 | 10.66 |
4.00 | 118.87 | 4.68 | 117.35 | 4.62 | 90.17 | 3.55 | 283.72 | 11.17 | 382.02 | 15.04 |
0.50 | 0.66 | 1.45 | 1.59 | 3.50 | 1.45 | 3.20 |
1.00 | 1.34 | 2.95 | 3.25 | 7.15 | 3.64 | 8.00 |
1.50 | 2.68 | 5.90 | 5.66 | 12.45 | 6.48 | 14.25 |
2.00 | 2.81 | 6.18 | 5.79 | 12.73 | 6.60 | 14.53 |
3.00 | 4.98 | 10.95 | 8.16 | 17.95 | 15.77 | 34.70 |
4.00 | 8.25 | 18.14 | 16.65 | 36.64 | 33.43 | 73.54 |
工艺阀 | |
材料 | 316L 不锈钢, Hastelloy C22, 不锈钢 AL-6XN, 哈氏合金 C276, 聚丙烯 |
