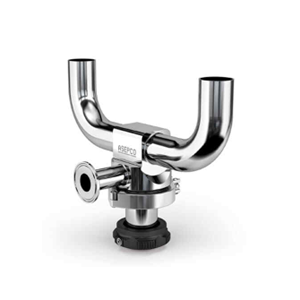

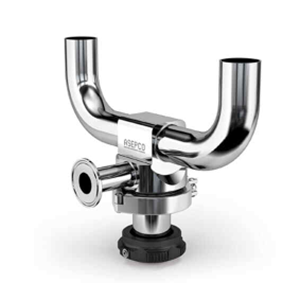

WATSON-MARLOW沃森马洛Point-of-use 阀UP10-103-1

¥5000.00 ¥5000.00

货号: #UP10-103-1

库存: 0件

WATSON-MARLOW沃森马洛Point-of-use 阀UP10-103-1

规格选项:

SEPCO Weirless Radial diaphragm™ Point-of-use 阀

性能

Point-of-use 阀流量

出口尺寸

Cv @ 1 psi (0.07 bar)

（英寸）

GPM

LPM










0.50

2.7

10.2

0.75

10.6

40

1.00

15.8

59.8

1.50

48

180

2.00

72

272

专为满足生物工艺行业的严格要求而设计的 Weirless Radial diaphragm 罐阀为最具挑战性的应用提供解决方案。借助我们的重型、超厚焊接法兰，罐底阀可轻松焊接到罐底并真正做到焊缝与罐底齐平。没有垫片、螺栓或接缝。

特点和优势

  • 旨在促进排水、消除盲管段和处理蒸汽停滞

  • 提供一个端口，用于吹扫蒸汽或材料，使其不会滞留

  • 用于管道回路排水或取样的集成弯管

  • 最小的长径比便于清洁

  • 嵌入式安装在罐上，没有盲管段或死角

  • 设计易于清洁和自行排放 - 可以 CIP/SIP 以消除结块

技术摘要

安装类型

冲洗

出口连接

卫生级法兰, 对接焊缝

最大工作压力

17 bar

最大工作压力

250 psi

兼容执行器

手动, 打开失败, 故障时自动关闭, 紧凑型气动

兼容膜片

EPDM, PTFE, Viton, 硅胶, 硅胶增强型

表面抛光选项

最大 10 微英寸 Ra (0.25 µm Ra), 最大 15 微英寸 Ra (0.375 µm Ra), 最大 20 微英寸 Ra (0.5 µm Ra), 电抛光

认证与合规

ISO 9001

标准

ASME BPE, CE-PED

技术规格

Point-of-use 阀



安装类型

冲洗

流量

10.2 - 272 L/m

流量

2.7 - 72 USGPM

尺寸

0.5", 0.75", 1.0", 1.5", 2.0"

出口连接

卫生级法兰, 对接焊缝

最大工作压力

17 bar (250 psi)

工作温度

-51 °C 至 177 °C (-60 °F 至 350 °F)

兼容执行器

手动, 打开失败, 故障时自动关闭, 紧凑型气动

兼容膜片

EPDM, PTFE, Viton, 硅胶, 硅胶增强型

表面抛光选项

最大 10 微英寸 Ra (0.25 µm Ra), 最大 15 微英寸 Ra (0.375 µm Ra), 最大 20 微英寸 Ra (0.5 µm Ra), 电抛光

认证与合规

ISO 9001

标准

ASME BPE, CE-PED

重量

1.5 - 17 kg (3.33 - 37.43 lbs)

中心到中心外形尺寸 (A)

管路尺寸 (BW)

0.50

0.75

1.00

1.50

2.00

2.50

3.00

4.00

出口尺寸（卡箍）

mm

in

mm

in

mm

in

mm

in

mm

in

mm

in

mm

in

mm

in

0.50

0.75

1.00

1.50

2.00

中心到面外形尺寸 (B)

管路尺寸 (BW)

0.50

0.75

1.00

1.50

2.00

2.50

3.00

4.00

出口尺寸（卡箍）

mm

in

mm

in

mm

in

mm

in

mm

in

mm

in

mm

in

mm

in

0.50

0.75

1.00

1.50

2.00

中心到面外形尺寸 (C)

管路尺寸 (BW)

0.50

0.75

1.00

1.50

2.00

2.50

3.00

4.00

出口尺寸（卡箍）

mm

in

mm

in

mm

in

mm

in

mm

in

mm

in

mm

in

mm

in

0.50

0.75

1.00

1.50

2.00

















































195.8

7.71

195.8

7.71

195.8

7.71

223.5

8.80

279.4

11.00

355.6

14.00

393.7

15.50

482.6

19.00



215.9

8.50

215.9

8.50

254.0

10.00

304.8

12.00

355.6

14.00

393.7

15.50

482.6

19.00





215.9

8.50

254.0

10.00

304.8

12.00

355.6

14.00

393.7

15.50

482.6

19.00







303.3

11.94

317.5

12.50

355.6

14.00

406.4

16.00

508.0

20.00









349.3

13.75

387.4

15.25

406.4

16.00

508.0

20.00

















































52.8

2.08

52.8

2.08

52.8

2.08

52.8

2.08

57.9

2.28

64.3

2.53

64.3

2.53

64.3

2.53



64.3

2.53

64.3

2.53

64.3

2.53

64.3

2.53

70.6

2.78

70.6

2.78

64.3

2.53





64.3

2.53

64.3

2.53

64.3

2.53

70.6

2.78

70.6

2.78

64.3

2.53







85.1

3.35

85.1

3.35

85.1

3.35

85.1

3.35

82.6

3.25









82.6

3.25

82.6

3.25

82.6

3.25

82.6

3.25

















































89.7

3.53

96.0

3.78

96.0

3.78

121.2

4.77

152.1

5.99

192.5

7.58

217.9

8.58

273.6

10.77



103.1

4.06

103.1

4.06

131.8

5.19

163.6

6.44

190.5

7.50

220.7

8.69

270.3

10.64





103.1

4.06

128.8

5.07

160.5

6.32

187.2

7.37

217.7

8.57

267.2

10.52







147.6

5.81

179.3

7.06

205.0

8.07

230.1

9.06

287.0

11.30









173.0

6.81

198.6

7.82

223.8

8.81

280.7

11.05

所有工艺管路和出口尺寸均以英寸为单位

重量

重量

管路尺寸 (BW)

0.50

0.75

1.00

1.50

2.00

2.50

3.00

4.00

出口尺寸（卡箍）

Kg

lb

Kg

lb

Kg

lb

Kg

lb

Kg

lb

Kg

lb

Kg

lb

Kg

lb

0.50

0.75

1.00

1.50

2.00




















































1.5

3.33

1.8

3.89

2.1

4.63

2.0

4.53

3.0

6.59

4.1

8.99

6.3

13.75

8.6

18.93




2.8

6.09

2.1

4.63

2.8

6.13

3.8

8.29

4.1

8.99

6.3

13.75

8.6

18.93






3.9

8.58

3.8

8.28

4.7

10.44

5.1

11.14

7.3

16.00

9.6

21.08








8.8

19.43

9.7

21.29

10.0

22.09

10.4

22.95

17.0

37.43










9.5

20.99

9.9

21.79

10.4

22.85

17.0

37.43


所有重量均含有手动执行器。

所有工艺管路和出口尺寸均以英寸为单位。

主要材料


Point-of-use 阀

材料

316L 不锈钢, Hastelloy C22, 不锈钢 AL-6XN, 哈氏合金 C276

产品代码

Point-of-use 阀 产品代码

尺寸

型号代码

零件说明




1

UP10-103-1

径向阀 1" Point-of-use EN 1.4435 阀体/EN1.4404 接头 阀芯 1" 焊接端 1" 90̊ 焊接端出口 平隔膜和 0.5" 焊接端端口 距离中心线 2" 平隔膜 @ 270 20 微英寸 Ra 表面抛光 经过电抛光和钝化处理 包括阀体/执行器卡箍

1.5

UP15-103-1

径向阀 1" Point-of-use EN 1.4435 阀体/EN1.4404 接头 阀芯 1" 焊接端 1" 90̊ 焊接端出口 平隔膜和 0.5" 焊接端端口 距离中心线 2" 平隔膜 @ 270 20 微英寸 Ra 表面抛光 经过电抛光和钝化处理 包括阀体/执行器卡箍

2

UP20-102-1

径向阀 2" Point-of-use EN 1.4435 阀体/EN1.4404 接头 2" X 90° 焊接端阀芯 2" 卡箍端出口 距离中心线 4.5" 平隔膜 20 微英寸 Ra 表面抛光 经过电抛光和钝化处理 包括阀体/执行器卡箍
