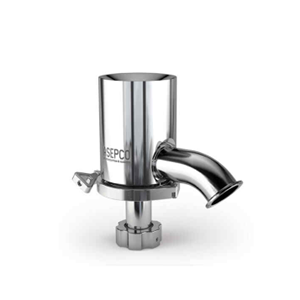

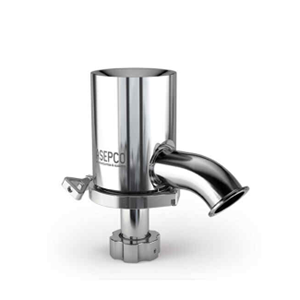

货号: #TE17-100-X*
库存: 0件
规格选项:
| 绝缘阀流量 | ||
|---|---|---|
| 尺寸 | Cv @ 0.07 bar (1 psi) | |
| 英寸 | LPM | USGPM |
| 1.50 | 180 | 48 |
| 2.00 | 272 | 72 |

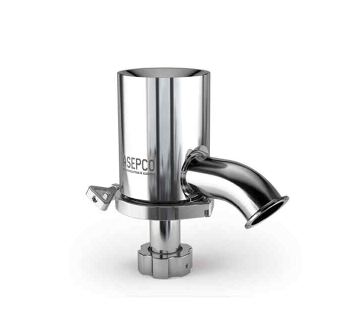

专为满足生物工艺行业的严格要求而设计的 Weirless Radial diaphragm 罐阀为最具挑战性的应用提供解决方案。借助我们的重型、超厚焊接法兰，罐底阀可轻松焊接到罐底并真正做到焊缝与罐底齐平。没有垫片、螺栓或接缝。
径向隔膜，可消除滞留死角，便于清洁
不需要重新调节或紧固
加长的本体和隔膜设计便于对容器夹套作直接焊接
简单的 Tri-Clamp 组件可将维护速度提高 80 %
| 安装类型 | 冲洗 |
| 出口连接 | 卫生级卡箍, 软管端 |
| 最大工作压力 | 17 bar |
| 最大工作压力 | 250 psi |
| 兼容执行器 | 手动, 打开失败, 故障时自动关闭, 紧凑型气动 |
| 兼容膜片 | EPDM, 硅胶, 硅胶增强型 |
| 表面抛光选项 | 最大 10 微英寸 Ra (0.25 µm Ra), 最大 15 微英寸 Ra (0.375 µm Ra), 最大 20 微英寸 Ra (0.5 µm Ra), 电抛光 |
| 认证与合规 | ISO 9001 |
| 标准 | ASME BPE, CE-PED |
| 绝缘阀 | |
|---|---|
| 安装类型 | 冲洗 |
| 流量 | 180 - 272 L/m |
| 流量 | 48 - 72 USGPM |
| 尺寸 | 1.5", 2.0", 3.0" |
| 出口连接 | 卫生级卡箍, 软管端 |
| 最大工作压力 | 17 bar (250 psi) |
| 工作温度 | -51 °C 至 177 °C (-60 °F 至 350 °F) |
| 兼容执行器 | 手动, 打开失败, 故障时自动关闭, 紧凑型气动 |
| 兼容膜片 | EPDM, 硅胶, 硅胶增强型 |
| 表面抛光选项 | 最大 10 微英寸 Ra (0.25 µm Ra), 最大 15 微英寸 Ra (0.375 µm Ra), 最大 20 微英寸 Ra (0.5 µm Ra), 电抛光 |
| 认证与合规 | ISO 9001 |
| 标准 | ASME BPE, CE-PED |
| 重量 | 2.1 - 7.2 kg (4.65 - 15.75 lbs) |
| TEXX-100-X：绝缘阀 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 尺寸 | A | B | C - 带手动执行器 | C - 带气动执行器 | D | |||||
| 英寸 | mm | in | mm | in | mm | in | mm | in | mm | in |
| 1.50 | 129.3 | 5.09 | 124.7 | 4.91 | 206.8 | 8.14 | 246.6 | 9.71 | 82.6 | 3.25 |
| 2.00 | 161.5 | 6.36 | 158.0 | 6.22 | 268.7 | 10.58 | 289.6 | 11.40 | 87.3 | 3.4 |
| 3.00 | 152.4 | 7.9 | 192.9 | 7.6 | 312.42 | 12.3 | 372.8 | 14.7 | 104.2 | 4.1 |
| 重量 | ||||||
|---|---|---|---|---|---|---|
| 尺寸 | 阀体 | 总重（含手动执行器） | 总重（含气动执行器） | |||
| 英寸 | kg | lb | kg | lb | kg | lb |
| 1.50 | 2.1 | 4.65 | 5.3 | 11.70 | 6.1 | 13.50 |
| 2.00 | 7.2 | 15.75 | 10.5 | 23.10 | 11.3 | 24.90 |
| 3.00 | 12.89 | 28.42 | 15.02 | 33.12 | 23.14 | 51.01 |
| 绝缘阀 | |
| 材料 | 316L 不锈钢, Hastelloy, 不锈钢 AL-6XN |
| 型号代码 | 零件说明 |
|---|---|
| TE17-100-X* | 径向扩展阀，1.5” 冲洗罐 EN 1.4435 阀体 /EN1.4404 接头，1.5” 45̊ 卡箍端出口，平隔膜，Ra 表面抛光*，经过电抛光和钝化处理，包括阀体/执行器卡箍 |
| TE20-100-X* | 径向扩展阀，2” 冲洗罐 EN 1.4435 阀体 /EN1.4404 接头，2” 45̊ 卡箍端出口，平隔膜，Ra 表面抛光*，经过电抛光和钝化处理，包括阀体/执行器卡箍 |
| TE30-100-X* | 径向扩展阀，3” 冲洗罐 EN 1.4435 阀体/EN1.4404 接头，3” 45̊ 卡箍端出口，平隔膜，Ra 表面抛光，经过电抛光和钝化处理，包括阀体/执行器卡箍 |
*注：X 代表以下选项之一： 1 = 20 微英寸 Ra 表面抛光 2 = 15 微英寸 Ra 表面抛光 3 = 10 微英寸 Ra 表面抛光
