| 标称软管孔径 | 实际软管孔径 | 螺旋钢丝 | 盖板外径 | 最小弯曲半径 | *最大工作压力 | 爆破压力 | 单位长度的重量 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| in | mm | in | mm | in | mm | in | mm | psi | bar | psi | bar | lb/ft | kg/mtr | |
| 1/4 | 6.4 | 0.260 | 6.6 | - | 0.460 | 11.6 | 3/4 | 19 | 1,160 | 80 | 4,641 | 320 | 0.11 | 0.17 |
| 3/8 | 9.5 | 0.382 | 9.7 | - | 0.610 | 15.5 | 1 | 25 | 1,015 | 70 | 4,061 | 280 | 0.14 | 0.22 |
| 1/2 | 12.7 | 0.516 | 13.1 | ✔ | 0.845 | 21.4 | 1 1/2 | 38 | 870 | 60 | 3,480 | 240 | 0.25 | 0.37 |
| 5/8 | 16.0 | 0.638 | 16.2 | ✔ | 0.990 | 25.2 | 2 | 50 | 725 | 50 | 2,900 | 200 | 0.35 | 0.52 |
| 3/4 | 19.0 | 0.760 | 19.3 | ✔ | 1.120 | 28.5 | 2 1/2 | 63 | 655 | 45 | 2,610 | 180 | 0.42 | 0.65 |
| 1 | 25.4 | 1.012 | 25.7 | ✔ | 1.455 | 37.0 | 4 | 100 | 580 | 40 | 2,320 | 160 | 0.57 | 0.88 |
| 1 1/4 | 32.0 | 1.268 | 32.2 | ✔ | 1.755 | 44.6 | 5 1/4 | 130 | 510 | 35 | 2,030 | 140 | 0.85 | 1.30 |
| 1 1/2 | 38.0 | 1.516 | 38.5 | ✔ | 2.035 | 51.7 | 6.70 | 170 | 435 | 30 | 1,740 | 120 | 1.14 | 1.70 |
| 2 | 50.0 | 2.012 | 51.1 | ✔ | 2.580 | 65.6 | 8.27 | 210 | 405 | 28 | 1,624 | 112 | 1.58 | 2.36 |
| 2 1/2 | 65.0 | 2.508 | 63.7 | ✔ | 3.169 | 80.5 | 11.81 | 300 | 290 | 20 | 1,100 | 80 | 2.41 | 3.59 |
| 3 | 80.0 | 3.024 | 76.8 | ✔ | 3.654 | 92.8 | 13.78 | 350 | 218 | 15 | 870 | 60 | 2.96 | 4.40 |
| * 最大工作压力因温度而异。软管组件的最大工作压力 (MWP) 限于上述两端接头或软管本身的最低 MWP。软管的 MWP 会随着工作温度的升高而降低，详询 Aflex Hose。 | ||||||||||||||

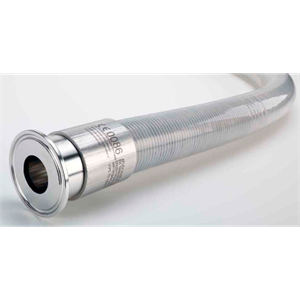

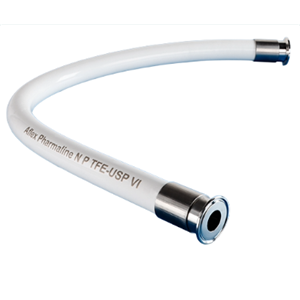

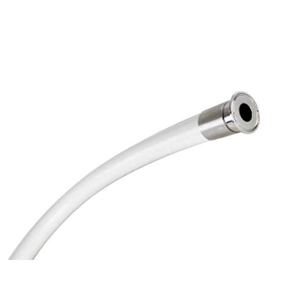

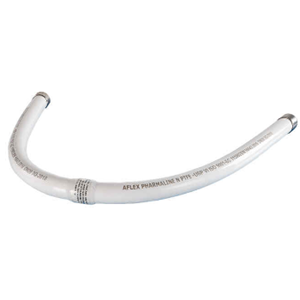

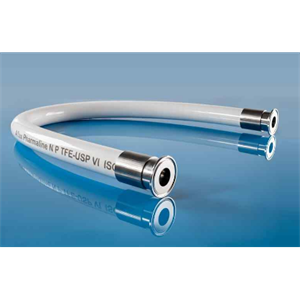

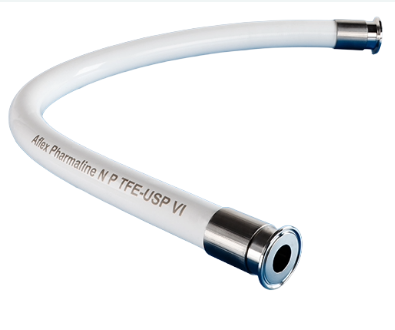

PTFE 内衬软管，用于生物技术和制药流体传输
Pharmaline N 和 X 软管设计用于替代制药、化工和食品加工流体传输应用中的硅橡胶传输软管，其孔径平稳，可承受多次高压湿热灭菌。
在内部完全需要耐化学性的应用中，替换硅橡胶软管
光滑的内壁使流体不间断流动，并易于清洁
采用天然或防静电 PTFE 衬套，非常灵活，且防扭结
无内衬端接头系列，带激光蚀刻金属抱箍，可实现终极可追溯性
提供完全封装的卫生标签系统
适合 COP 浸泡、CIP 和 SIP 清洁以及大规模高压湿热灭菌过程的组件
| 最大工作压力 | 80 bar |
| 最大工作压力 | 1160 psi |
| 认证与合规 | 3.1 可追溯性, 3-A 62-02, ATEX, EN16643:2016, EU 法规 10/2011, FDA（材料）, USP VI 级 |
| Braid 类型 | 无 |
| 盖 | 硅橡胶 |
| 耐真空度 | 耐真空度为 -0.9 bar，最高可达 150 °C (302 °F) |
| Pharmaline N | Pharmaline X | |
|---|---|---|
| 标称孔径 | 6.4 - 80 mm (0.25 - 3 in) | 6.4 - 50 mm (0.25 - 2 in) |
| 实际孔径 | 6.8 - 76.8 mm (0.27 - 3.024 in) | 6.8 - 51.6 mm (0.27 - 2.031 in) |
| 长度 | 15 - 30 m (49 - 100 Ft) | 30 m (100 Ft) |
| 外径 | 11.6 - 92.8 mm (0.46 - 3.654 in) | 11.6 - 65.6 mm (0.456 - 2.58 in) |
| 最大工作压力 | 80 bar (1160 psi) | 7.5 bar (109 psi) |
| 爆破压力 | 60 - 320 bar (870 - 4,641 psi) | 8 - 30 bar (116 - 435 psi) |
| 认证与合规 | 3.1 可追溯性, 3-A 62-02, ATEX, EN16643:2016, EU 法规 10/2011, FDA（材料）, USP VI 级 | 3.1 可追溯性, 3-A 62-02, ATEX, EN16643:2016, EU 法规 10/2011, FDA（材料）, USP VI 级 |
| 工作温度 | -73 °C 至 204 °C (-100 °F 至 400 °F) | -73 °C 至 204 °C (-100 °F 至 400 °F) |
| 弯曲半径 | 19 - 350 mm (0.75 - 13.78 in) | 30 - 300 mm (1.25 - 12 in) |
| 单位长度的重量 | 0.17 - 4.4 kg/m (0.11 - 2.96 lb/ft) | 0.09 - 1.91 kg/m (0.06 - 1.28 lb/ft) |
| Braid 类型 | 无 | |
| 盖 | 硅橡胶 | 硅橡胶 |
| 端接头 | BSP 60° 锥面内螺纹接头, JIC 接头, NPT 和 BSPT 接头, PTFE 水封管接头, 快装接头, 旋转法兰接头, 槽形立柱接头 | BSP 60° 锥面内螺纹接头, JIC 接头, NPT 和 BSPT 接头, PTFE 水封管接头, 快装接头, 旋转法兰接头, 槽形立柱接头 |
| 标签选项 | 标准, 流水线标签, 颜色编码 | 标准, 流水线标签, 颜色编码 |
| 耐真空度 | 耐真空度为 -0.9 bar，最高可达 150 °C (302 °F) | 耐真空度为 -0.9 bar，最高可达 150 °C (302 °F) |
| Pharmaline N | Pharmaline X | |
| 螺旋加强筋 | 316 不锈钢 | 316 不锈钢 |
| 衬套管 | 天然 PTFE, 防静电 PTFE | 天然 PTFE, 防静电 PTFE |
| 编织 | 不锈钢 | |
| 钢丝编织 | 不锈钢 |
