流体机械 / 泵类
相关产品
货号: #
库存: 0件
规格选项:
| 软管孔径和流量 (ml/min) | |||||||
|---|---|---|---|---|---|---|---|
| 软管材质 | 转速 (rpm) | 1.6mm | 3.2mm | 4.8mm | 6.4mm | 8.0mm | 9.6mm |
| Neoprene、Sta-Pure、Chem-Sure、Tygon、铂金硫化硅胶 | 60 | 26 | 110 | 240 | 420 | 660 | 950 |
| 213 | 94 | 370 | 840 | 1500 | 2300 | 3400 | |
| 291 | 130 | 510 | 1200 | 2000 | 3200 | 4600 | |
| Marprene/Bioprene TL | 60 | 25 | 100 | 230 | 400 | 630 | 910 |
| 213 | 89 | 360 | 810 | 1400 | 2200 | 3200 | |
| 291 | 120 | 490 | 1100 | 2000 | 3100 | ||

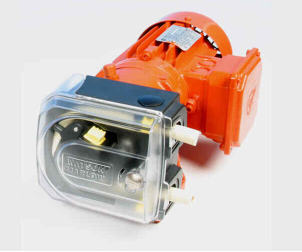

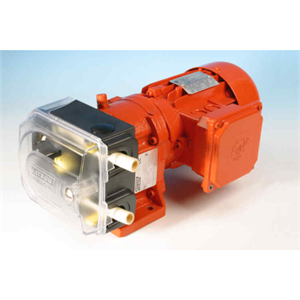

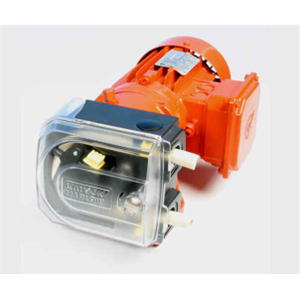

Watson-Marlow 521VI/RELC、521I/RELC、521F/RELC、521FX/RELC：配备 LoadSure® 低压软管单元泵头的 0-2 bar IP55 泵。
521 系列紧联型泵为工业环境提供 IP55 防护等级。它们提供坚固的工业泵送功能，具有箱式驱动器的所有泵头功能，但其整体生命周期成本最低。
520REL 低压 LoadSure 软管单元泵头具有大容量吹扫和弹簧辊轮，可实现高精度泵送
耐化学性聚苯硫醚履带和转子，以及不锈钢辊轮和轴承
低转速可显著延长软管寿命和提高系统可靠性
离合转子可快速、轻松地安装软管
坚固的工具解锁泵盖
520R 和 520R2 泵头用于连续软管
用于软管单元的 520REL、520REM 和 520REH 泵头（用于低压、中压和高压）
用于连续软管的 501RLCA 和 501RL2CA ATEX 泵头
521VI 一体式逆变器
521F 固定速度
521FX 双工固定速度
521I 逆变器控制
在 2 bar 的峰值压力下，520 LoadSure 软管单元的流量高达 4,600 ml/min
520RELC 泵头具有 PPS（聚苯硫醚）履带和转子，带有不锈钢闭塞辊轮，耐化学腐蚀和磨蚀
重型泵头结构，具有防冲击保护装置
弹簧转子使用带密封轴承的大尺寸低摩擦辊轮轻轻压缩软管，确保软管使用寿命长且计量准确
使用离合转子快速简单地设置泵头，以轻松安装软管单元
| 最大流量 | 4600 ml/min |
| 最小流量 | 2.6 ml/min |
| 最大流量 | 73 USGPH |
| 最小流量 | 0.04 USGPH |
| 最大工作压力 | 7 bar |
| 最大工作压力 | 100 psi |
| 电机类型 | 交流电机 |
| 最小工作速度 | 60 rpm |
| 最大工作速度 | 291 rpm |
| 标准 | ATEX 2014/34/EU, ATEX II 2G Ex h IIB T4 Gb X, CE |
| 防护等级 | IP55 |
| 重量 | 10 - 20 kg |
| 电源 | 400 V 50 Hz 3 pH |
| 521F，带 RC 泵头 | 521F，带 R2C 泵头 | 521F，带 RELC 泵头 | 521F，带 REMC 泵头 | 521F，带 REHC 泵头 | 501DF，带 RLA (ATEX) 泵头 | 501DF，带 RL2A (ATEX) 泵头 | |
| 流量 | 2.6 ml/min 至 4600 ml/min | 2.6 ml/min 至 4600 ml/min | 110 ml/min 至 4600 ml/min | 100 ml/min 至 2000 ml/min | 120 ml/min 至 600 ml/min | 2.6 ml/min 至 2800 ml/min | 2.6 ml/min 至 2800 ml/min |
| 流量 | 0.04 USGPH 至 73 USGPH | 0.04 USGPH 至 73 USGPH | |||||
| 最大工作压力 | 2 bar (30 psi) | 2 bar (30 psi) | 2 bar (30 psi) | 4 bar (60 psi) | 7 bar (100 psi) | 2 bar (30 psi) | 2 bar (30 psi) |
| 流体温度 | -20 °C 至 80 °C (-4 °F 至 175 °F) | -20 °C 至 80 °C (-4 °F 至 175 °F) | -20 °C 至 80 °C (-4 °F 至 175 °F) | -20 °C 至 80 °C (-4 °F 至 175 °F) | -20 °C 至 80 °C (-4 °F 至 175 °F) | -20 °C 至 65 °C (-4 °F 至 149 °F) | -20 °C 至 65 °C (-4 °F 至 149 °F) |
| 电机类型 | 交流电机 | 交流电机 | 交流电机 | 交流电机 | 交流电机 | 交流电机 | 交流电机 |
| 工作速度 | 60 rpm 至 291 rpm | 62 rpm 至 281 rpm | 223 rpm 至 281 rpm | ||||
| 标准 | CE | CE | CE | CE | CE | ATEX 2014/34/EU, ATEX II 2G Ex h IIB T4 Gb X, CE | ATEX 2014/34/EU, ATEX II 2G Ex h IIB T4 Gb X, CE |
| 防护等级 | IP55 | IP55 | IP55 | IP55 | IP55 | IP55 | IP55 |
| 噪声 | <70dBb(A) @ 1m | <70dBb(A) @ 1m | <70dBb(A) @ 1m | <70dBb(A) @ 1m | <70dBb(A) @ 1m | <70dB(A) @ 1m | <70dB(A) @ 1m |
| 重量 | 10 - 15 kg (22 - 33 lbs) | 10 - 15 kg (22 - 33 lbs) | 10 - 15 kg (22 - 33 lbs) | 10 - 15 kg (22 - 33 lbs) | 10 - 15 kg (22 - 33 lbs) | 15 - 20 kg (33 - 44 lbs) | 15 - 20 kg (33 - 44 lbs) |
| 电源 | 400 V 50 Hz 3 pH | 400 V 50 Hz 3 pH | 400 V 50 Hz 3 pH | 400 V 50 Hz 3 pH | 400 V 50 Hz 3 pH | 400 V 50 Hz 3 pH | 400 V 50 Hz 3 pH |
| 兼容软管孔径 | 0.5, 0.8, 1.6, 3.2, 4.8, 6.4, 8, 9.6 mm | 0.5, 0.8, 1.6, 3.2, 4.8, 6.4, 8, 9.6 mm | 3.2, 6.4, 9.6 mm | 3.2, 6.4 mm | 3.2 mm | 0.5, 0.8, 1.6, 2.4, 3.2, 4.8, 6.4, 8 mm | 1.6, 3.2, 4.8, 6.4, 8 mm |
| 兼容软管壁厚 | 1.6 mm | 2.4 mm | 1.6 mm | 2.4 mm |
| 521F，带 RC 泵头 | 521F，带 R2C 泵头 | 521F，带 RELC 泵头 | 521F，带 REMC 泵头 | 521F，带 REHC 泵头 | 501DF，带 RLA (ATEX) 泵头 | 501DF，带 RL2A (ATEX) 泵头 | |
| 轴承 | 不锈钢 | 不锈钢 | |||||
| 排液口组件 | Hytrel, PP（聚丙烯） | Hytrel, PP（聚丙烯） | Hytrel, PP（聚丙烯） | ||||
| 变速箱 | 铸铁 | 铸铁 | 铸铁 | 铸铁 | |||
| 导辊组件 | 不锈钢 | 不锈钢 | 乙缩醛共聚物 (Kematal) | 乙缩醛共聚物 (Kematal) | |||
| 流体连接接头 | PP（聚丙烯）, PVDF | PP（聚丙烯）, PVDF | PP（聚丙烯）, PVDF | ||||
| 电机 | 铝 | 铝 | 铸铝合金 | 铸铝合金 | |||
| 安装板组件 | 铝 | 铝 | |||||
| 泵头护盖 | 聚碳酸酯 (PC) | 聚碳酸酯 (PC) | 碳涂层聚碳酸酯 | 碳涂层聚碳酸酯 | |||
| 泵头转子组件 | 316 不锈钢, 聚苯硫醚 (PPS) | 316 不锈钢, 聚苯硫醚 (PPS) | 303S31 不锈钢, DIN 17224 不锈钢, 镀铬锌合金 | 303S31 不锈钢, DIN 17224 不锈钢, 镀铬锌合金 | |||
| 泵头履带 | 玻璃填充 PPS（聚苯硫化物） | 玻璃填充 PPS（聚苯硫化物） | 粉末涂层锌合金 | 粉末涂层锌合金 | |||
| 密封件 | Neoprene | Neoprene | Neoprene | ||||
| 管夹组件 | 301S21 不锈钢, 乙缩醛共聚物 (Kematal), 镀铬锌合金 | 301S21 不锈钢, 乙缩醛共聚物 (Kematal), 镀铬锌合金 |
521VI 一体式逆变器 紧联型驱动器为工业环境提供变速控制、恒定扭矩输出和完全可靠性。该驱动器提供 400 V 三相电源以及 110 V 和 230 V 单相电源选项。
一体式逆变器提供三种转速范围：6 rpm 至 60 rpm，21 rpm 至 215 rpm 和 29 rpm 至 291 rpm
一体式逆变器控制：本地/正向/停止/反向控制以及远程、模拟和数字选项。
521F 固定速度 驱动器为 400 V 三相供电
有多种转速可选：60 rpm、213 rpm 和 291 rpm
流量从 2.5 ml/min 到 4,600 ml/min
如需要，还可提供其他速度，请联系您当地的 Watson Marlow Fluid Technology Solutions 代表
521FX 双工固定速度 驱动器具有双泵头，可进行双流道泵送。
有多种转速可选：55 rpm 和 183 rpm
520 双泵头，用于平衡两个流道的流量
521I 逆变器控制，变速驱动包括一个独立的逆变器，用于控制泵速。
逆变器可以安装在泵旁边或远程安装
三种转速范围：6 rpm 至 60 rpm；21 rpm 至 213 rpm；29 rpm 至 291 rpm
| 泵和泵头产品代码 | |
|---|---|
| 说明 | 部件号 |
| 521F/R2C 60rpm 泵 | 050.8122.2L0 |
| 521F/R2C 213rpm 泵 | 050.8152.2L0 |
| 521F/R2C 291rpm 泵 | 050.8172.2L0 |
| 520R2C 泵头 | 053.1031.2L0 |
| 泵和泵头产品代码 | |
|---|---|
| 说明 | 部件号 |
| 521F/RELC 60rpm 泵 | 050.8122.EL0 |
| 521F/RELC 213rpm 泵 | 050.8152.EL0 |
| 521F/RELC 291rpm 泵 | 050.8172.EL0 |
| 520RELC 泵头 | 053.1031.EL0 |
| 泵和泵头产品代码 | |
|---|---|
| 说明 | 部件号 |
| 521F/REMC 60rpm 泵 | 050.8122.EM0 |
| 521F/REMC 213rpm 泵 | 050.8152.EM0 |
| 521F/REMC 291rpm 泵 | 050.8172.EM0 |
| 520REMC 泵头 | 053.1031.EM0 |
| 泵和泵头产品代码 | |
|---|---|
| 说明 | 部件号 |
| 521F/REHC 60rpm 泵 | 050.8122.EH0 |
| 521F/REHC 213rpm 泵 | 050.8152.EH0 |
| 521F/REHC 291rpm 泵 | 050.8172.EH0 |
| 520REHC 泵头 | 053.1031.EH0 |
| ATEX 泵 | 转速 (rpm) | 电机 | 产品代码 |
|---|---|---|---|
| 501DF/RLA ATEX 泵配备 PTC 镀层，用于逆变器 | 62 | 400V 50Hz 3ph 0.18kW | 050.8622.L00 |
| 223 | 400V 50Hz 3ph 0.18kW | 050.8652.L00 | |
| 281 | 400V 50Hz 3ph 0.18kW | 050.8672.L00 |
可使用位于安全区域的变频逆变器提供 10:1 的减速
| ATEX 泵 | 转速 (rpm) | 电机 | 产品代码 |
|---|---|---|---|
| 501DF/RL2A ATEX 泵配备 PTC 镀层，用于逆变器 | 62 | 400V 50Hz 3ph 0.18kW | 050.8622.L20 |
| 223 | 400V 50Hz 3ph 0.18kW | 050.8652.L20 | |
| 281 | 400V 50Hz 3ph 0.18kW | 050.8672.L20 |
可使用位于安全区域的变频逆变器提供 10:1 的减速
| ATEX 泵头 | 说明 | 产品代码 |
|---|---|---|
| 501RL2A | 紧联型泵头，用于 2.4mm 壁厚软管 | 053.0002.A20 |
| 501RL2GA | 紧联型泵头，用于 2.4mm 壁厚 STA-PURE 软管 | 053.0022.A2G |
