| 泵头 | 流量 | 出口压力 | 流体温度 | |
|---|---|---|---|---|
| 最小 | 最大 | 最大 | 最大 | |
| ReNu 150 Santoprene | 0.12 L/h (0.032 USGPH) | 150 L/h (39.62 USGPH) | 7 Bar (102 PSI) | 45 °C (113 °F) |
| ReNu 300 Santoprene | 0.12 L/h (0.032 USGPH) | 300 L/h (79.36 USGPH) | 5 Bar (73 PSI) | 45 °C (113 °F) |
| ReNu 300 SEBS | 0.12 L/h (0.032 USGPH) | 300 L/h (79.36 USGPH) | 4 Bar (58 PSI) | 40 °C (104 °F) |
| ReNu 600 Santoprene | 0.12 L/h (0.032 USGPH) | 600 L/h (158.50 USGPH) | 2.5 Bar (36 PSI) | 45 °C (113 °F) |
上述产品已通过 NSF/ANSI/CAN 61 和 NSF/ANSI/CAN 372 的无铅认证。

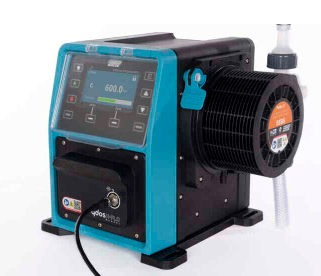

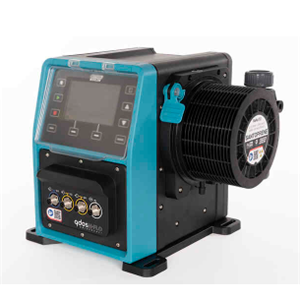

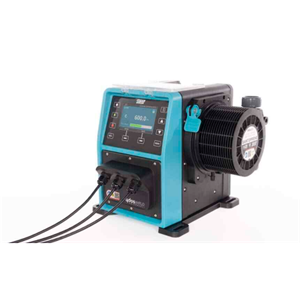

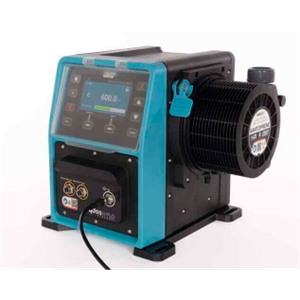

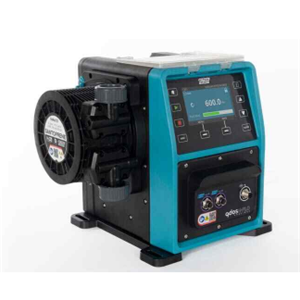

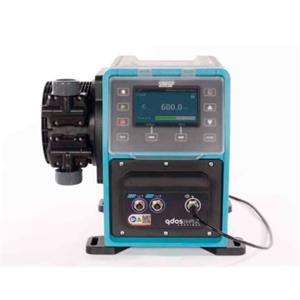

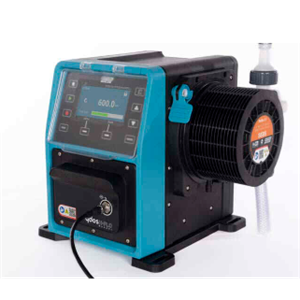

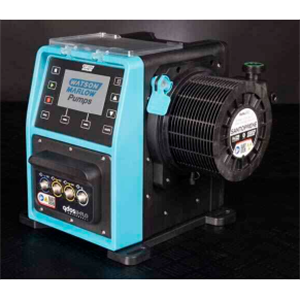

Qdos H-FLO 泵是 Qdos® 系列中的最新款，专为高达 600 L/hr 的高流量而设计。
Qdos H-FLO 泵具有与其他 Qdos 计量泵相同的准确性和可靠性，可提供长维护间隔，从而减少工艺停机时间的影响并降低总体拥有成本。
隔膜计量泵通常需要一系列高维护辅助设备才能正常工作。
Qdos 泵消除了对辅助设备的需求，同时确保在所有工艺条件下实现准确、线性和可重复的计量。
Qdos® H-FLO 流量高达 600 L/h，压力能力高达 7 bar
RFID 泵头检测可确保确认正确的泵头
用于泵头维修保养的转数计
一种常见的泵驱动器，具有多种泵头选件，可用于改变工艺条件和化学成分
网络集成、控制和通信选项包括 EtherNet/IP™、PROFIBUS® 和 PROFINET®
可选的压力传感套件，带有可配置的报警，用于工艺监控
| 最大流量 | 600 L/h |
| 最小流量 | 0.12 L/h |
| 最大流量 | 158.5 USGPH |
| 最小流量 | 0.032 USGPH |
| 最大工作压力 | 7 bar |
| 最大工作压力 | 102 psi |
| 环境温度 | 5 °C 至 45 °C (41 °F 至 113 °F) |
| 控制类型 | EtherNet/IP™, PROFIBUS®, PROFINET®, Universal, Universal+, 手动 |
| 标准 | CAN/CSA-C22.2 NO.61010-1-12 (R2022), EN 301 489-1 (17), EN 61326-1:2021, EN60204-1:2018, FCC 47CFR（第 15 部分）, NSF61, PSE, RoHS, UL 61010-1:2012 Ed.3 |
| 驱动器电源 | 100 V 至 240 V AC 50 至 60 Hz 350 VA |
| Qdos H-FLO | |
| 流量 | 0.12 L/h 至 600 L/h |
| 流量 | 0.032 USGPH 至 158.5 USGPH |
| 最大工作压力 | 7 bar (102 psi) |
| 工作速度 | 0.1 rpm 至 190 rpm |
| 环境温度 | 5 °C 至 45 °C (41 °F 至 113 °F) |
| 重量 | 15 kg (33 lbs) |
| 控制类型 | EtherNet/IP™, PROFIBUS®, PROFINET®, Universal, Universal+, 手动 |
| 标准 | CAN/CSA-C22.2 NO.61010-1-12 (R2022), EN 301 489-1 (17), EN 61326-1:2021, EN60204-1:2018, FCC 47CFR（第 15 部分）, NSF61, PSE, RoHS, UL 61010-1:2012 Ed.3 |
| 噪声 | < 70dB(A) @ 1m |
| 最高海拔 | 2000 m (6562 ft) |
| 驱动器电源 | 100 V 至 240 V AC 50 至 60 Hz 350 VA |
最小和最大流量取决于泵头、流量单位和控制方法。压力和速度取决于所选泵头。重量是驱动器和泵头的总重量。
| Qdos H-FLO | |
| 流体连接接头 | PVCu |
| 润滑剂 | PFPE 润滑剂 |
| 泵头壳体组件 | 20% 玻璃纤维填充 PPE/PS |
| 软管 | Santoprene, SEBS |
| 流体连接端口 | PVDF, 玻璃纤维填充聚丙烯 |
| 流体连接密封件 | EPDM, FKM |
| 信息标签 | 聚酯, 聚酯树脂 (PET) |
| 连接环 | PVCu |
| 键盘/HMI 盖 | 聚碳酸酯 (PC) |
| 驱动轴密封件 | Santoprene |
| 底板 | 20% 玻璃纤维填充 PPE/PS |
| 输入/输出控制连接选项 - 仅限 Universal 和 Universal+ 型号 | ||||||
|---|---|---|---|---|---|---|
| M：M12 接口 | 电话：用户接线电缆接头 | |||||
| 输入 | 模拟：4-20 mA，数字：24V IEC61131-2 类型 3 | 模拟：4-20 mA，数字：24V IEC61131-2 类型 3，AC：110VAC | ||||
| 输出 | 模拟：4-20 mA，数字：继电器-CO 1A 24VDC | 模拟：4-20 mA，数字：继电器-CO 5A 110VAC，5A 30VDC | ||||
| 手动泵的输入控制连接 | ||||||
| 输入（仅运行停止） | 数字：24V IEC61131-2 类型 3 | 不适用 | ||||
| 操作模式 | 手动 | Universal | Universal+ | EtherNet/IP | PROFIBUS | PROFINET |
| 手动 | ● | ● | ● | ● | ● | ● |
| 总线网络通讯 | ● | ● | ● | |||
| 脉冲模式 | ● | ● | ||||
| 4-20 mA | ● | ● | ||||
| 故障报告 | ● | ● | ● | ● | ● | ● |
| 功能 | 手动 | Universal | Universal+ | EtherNet/IP | PROFIBUS | PROFINET |
| RFID 泵头检测 | ● | ● | ● | ● | ● | ● |
| 数字流量显示 | ● | ● | ● | ● | ● | ● |
| 数字速度显示 | ● | ● | ● | ● | ● | ● |
| 液位监控器 | ● | ● | ● | ● | ● | ● |
| 最大（预充） | ● | ● | ● | ● | ● | ● |
| 自动重启（在电源恢复后） | ● | ● | ● | ● | ● | ● |
| 液体回收 | ● | ● | ● | ● | ● | ● |
| 泄漏检测 | ● | ● | ● | ● | ● | ● |
| 5” (127 mm) 彩色 TFT 显示屏 | ● | ● | ● | ● | ● | ● |
| 压力传感（可选压力传感器） | ● | ● | ● | ● | ● | |
| 转速计 | ● | ● | ● | |||
| 控制方法 | 手动 | Universal | Universal+ | EtherNet/IP | PROFIBUS | PROFINET |
| 输入/输出选项 | M | M 或 T | M 或 T | M | M | M |
| 手动控制能力 | ● | ● | ● | ● | ● | ● |
| 4-20 mA 输入和校准 | ● | ● | ||||
| 4-20mA 输出 | ● | |||||
| 触点输入（脉冲/批量） | ● | ● | ||||
| 压力传感器输入（压力传感器需单独购买） | ● | ● | ● | ● | ● | |
| 手动速度调节范围* | 1900:1 | 1900:1 | 1900:1 | 1900:1 | 1900:1 | 1900:1 |
| 最小驱动轴调节速度增量 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 |
| 4-20mA 分辨率 | 2184:1 | 2184:1 | ||||
| 运行停止输入 | ● | ● | ● | |||
| 运行状态输出 | ● | ● | ||||
| 警报输出 | ● | ● | ||||
| 四个可配置继电器输出 | ● | ● | ||||
| 远程流体回收输入 | ● | ● | ● | ● | ● | |
| *速度调节范围取决于所选泵头，所示为最大值 | ||||||
| EtherNet/IP、PROFIBUS 和 PROFINET 功能 | 手动 | Universal | Universal+ | EtherNet/IP | PROFIBUS | PROFINET |
| 速度设定值 | ● | ● | ● | |||
| 速度反馈 | ● | ● | ● | |||
| 流量校准功能 | ● | ● | ● | |||
| 运行小时数 | ● | ● | ● | |||
| 泄漏检测 | ● | ● | ● | |||
| 低液位报警 | ● | ● | ● | |||
| 诊断反馈 | ● | ● | ● | |||
| 压力传感（可选压力传感器） | ● | ● | ● | |||
| 安全性 | 手动 | Universal | Universal+ | EtherNet/IP | PROFIBUS | PROFINET |
| 键盘锁 | ● | ● | ● | ● | ● | ● |
| PIN 码保护设置 | ● | ● | ● | ● | ● | ● |
| 说明 | 产品代码 |
|---|---|
| ReNu 150 泵头 Santoprene | 0M3.6200.PFP |
| ReNu 300 泵头 Santoprene | 0M3.7200.PFP |
| ReNu 300 泵头 SEBS | 0M3.7800.PFP |
| ReNu 600 泵头 Santoprene | 0M3.8200.PFP |
