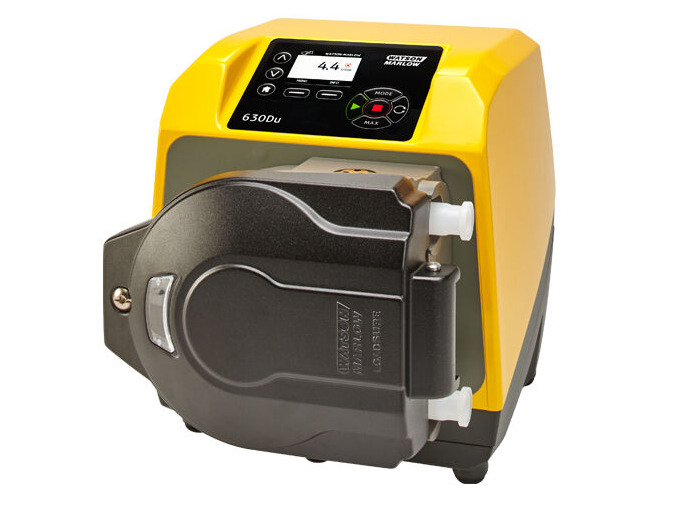

WATSON-MARLOW沃森马洛600 系列箱式蠕动泵630U

¥5000.00 ¥5000.00

货号: #

库存: 0件

规格选项:

产品介绍

630 系列工艺泵

带 620LG 泵头的 630 驱动器性能

620LG 双流道低脉冲泵头，用于 GORE® STA-PURE LoadSure 软管单元 — 软管孔径和流量 — L/min (USGPH)
软管材质	转速	Y 形软管单元			连续软管（每个流道的流量 - 最多 2 个流道）
软管材质	转速	8.0mm	12.0mm	16.0mm	8.0mm	12.0mm	16.0mm
GORE® STA-PURE® 泵管 PFL 系列、GORE® STA-PURE® 泵管 PCS 系列（仅限 620LG 泵头）	0.1-265rpm	0.002–5.2 (0.03–82.4)	0.003–9.0 (0.05–143)	0.005–12.4 (0.08–197)	0.001–2.6 (0.02–41.2)	0.002–4.5 (0.03–71.3)	0.003–6.7 (0.05–106)

630 系列工艺泵提供四种驱动选件，彩色显示屏和直观的菜单结构，可提供可视状态指示和最少的按键次数。

流量从 0.001 L/min (0.0002 USGPM) 至 18 L/min (4.76 USGPM)，具体取决于型号和泵头/软管选件。

标配泵头选件（其他可根据要求提供）：

620R 泵头，用于连续软管
620RE 和 620RE4 泵头，适用于软管单元
620L 和 620LG 双流道低脉冲泵头

特点和优势

彩色显示屏和直观的菜单结构，提供可视状态指示和最少的按键操作
流量从 0.001 L/min (0.0002 USGPM) 至 18 L/min (4.76 USGPM)，具体取决于型号和泵头/软管选件
提供 620R、620RE、620RE4、620L 和 620LG 泵头
2,650:1 速度控制范围从 0.1 到 265 rpm，调速步距 0.1 rpm
键盘采用 3 级安全 PIN 锁
提供 IP31 (NEMA 2) 和 IP66 (NEMA 4X) 箱式蠕动泵
双电压：115 V/230 V 50/60 Hz
远程模拟/数字、RS232、RS485、PROFIBUS®、PROFINET®、SCADA 和 EtherNet/IP™ 控制选项

技术摘要

最大流量	18 L/min
最小流量	0.001 L/min
最大流量	301 USGPH
最小流量	0.02 USGPH
驱动器调速比	2650:1
工作温度	5 °C 至 40 °C
工作温度	41 °F 至 104 °F
控制类型	EtherNet/IP™, Profibus®, Profinet®, RS232, RS485, SCADA, 远程模拟/数字
标准	CE, cETLus, C-Tick, IRAM, NSF/ANSI 61（适用于 Marprene 软管和 LoadSure 软管单元）
驱动器防护等级	IP31, IP66, NEMA 2, NEMA 4X
驱动器电源	100 V 至 120 V/200 V 至 240 V 1 相 50/60 Hz 250 VA
兼容软管孔径	6.4, 8, 9.6, 12, 12.7, 15.9, 16, 17 mm

技术规格

	带 620R 泵头的 630 驱动器	带 620RE 泵头的 630 驱动器	带 620RE4 泵头的 630 驱动器	带 620L 泵头的 630 驱动器	带 620LG 泵头的 630 驱动器
泵头辊轮数	2	2	4
泵头流道数	1	1	1	2	2
流量	0.001 L/min 至 18 L/min	0.004 L/min 至 18 L/min	0.003 L/min 至 13 L/min	0.002 L/min 至 13.3 L/min	0.002 L/min 至 13.3 L/min
流量	0.02 USGPH 至 285 USGPH	0.06 USGPH 至 301 USGPH	0.05 USGPH 至 206 USGPH	0.03 USGPH 至 211 USGPH	0.03 USGPH 至 211 USGPH
流量	0.0002 USGPM 至 4.76 USGPM	0.0002 USGPM 至 4.76 USGPM	0.0002 USGPM 至 4.76 USGPM	0.0002 USGPM 至 4.76 USGPM	0.0002 USGPM 至 4.76 USGPM
驱动器调速比	2650:1	2650:1	2650:1	2650:1	2650:1
驱动器速度	0.1 - 265 rpm	0.1 - 265 rpm	0.1 - 265 rpm	0.1 - 265 rpm	0.1 - 265 rpm
工作温度	5 °C 至 40 °C (41 °F 至 104 °F)	5 °C 至 40 °C (41 °F 至 104 °F)	5 °C 至 40 °C (41 °F 至 104 °F)	5 °C 至 40 °C (41 °F 至 104 °F)	5 °C 至 40 °C (41 °F 至 104 °F)
重量	19.6 - 20.5 kg (43.2 - 45.2 lbs)	19.6 - 20.5 kg (43.2 - 45.2 lbs)	20.1 - 21 kg (44.3 - 46.3 lbs)	24.3 - 25.2 kg (53.6 - 55.6 lbs)	24.3 - 25.2 kg (53.6 - 55.6 lbs)
驱动器重量	16.5, 17.4 kg (36.4, 38.5 lbs)	16.5, 17.4 kg (36.4, 38.5 lbs)	16.5, 17.4 kg (36.4, 38.5 lbs)	16.5, 17.4 kg (36.4, 38.5 lbs)	16.5, 17.4 kg (36.4, 38.5 lbs)
NEMA 模块重量	0.9 kg (2 lbs)	0.9 kg (2 lbs)	0.9 kg (2 lbs)	0.9 kg (2 lbs)	0.9 kg (2 lbs)
控制类型	EtherNet/IP™, Profibus®, Profinet®, RS232, RS485, SCADA, 远程模拟/数字	EtherNet/IP™, Profibus®, Profinet®, RS232, RS485, SCADA, 远程模拟/数字	EtherNet/IP™, Profibus®, Profinet®, RS232, RS485, SCADA, 远程模拟/数字	EtherNet/IP™, Profibus®, Profinet®, RS232, RS485, SCADA, 远程模拟/数字	EtherNet/IP™, Profibus®, Profinet®, RS232, RS485, SCADA, 远程模拟/数字
驱动器控制选项	Bp, BpN, Du, DuN, DuS, En, EnN, Pn, PnN, S, SN, U, UN, US	Bp, BpN, Du, DuN, DuS, En, EnN, Pn, PnN, S, SN, U, UN, US	Bp, BpN, Du, DuN, DuS, En, EnN, Pn, PnN, S, SN, U, UN, US	Bp, BpN, Du, DuN, En, EnN, Pn, PnN	Bp, BpN, Du, DuN, En, EnN, Pn, PnN
标准	CE, cETLus, C-Tick, IRAM, NSF/ANSI 61（适用于 Marprene 软管和 LoadSure 软管单元）	CE, cETLus, C-Tick, IRAM, NSF/ANSI 61（适用于 Marprene 软管和 LoadSure 软管单元）	CE, cETLus, C-Tick, IRAM, NSF/ANSI 61（适用于 Marprene 软管和 LoadSure 软管单元）	CE, cETLus, C-Tick, IRAM, NSF/ANSI 61（适用于 Marprene 软管和 LoadSure 软管单元）	CE, cETLus, C-Tick, IRAM, NSF/ANSI 61（适用于 Marprene 软管和 LoadSure 软管单元）
驱动器防护等级	IP31, IP66, NEMA 2, NEMA 4X	IP31, IP66, NEMA 2, NEMA 4X	IP31, IP66, NEMA 2, NEMA 4X	IP31, IP66, NEMA 2, NEMA 4X	IP31, IP66, NEMA 2, NEMA 4X
驱动器湿度	（无冷凝）80 % - 31 °C (88 °F)，40 °C (104 °F) 时线性下降至 50 %	（无冷凝）80 % - 31 °C (88 °F)，40 °C (104 °F) 时线性下降至 50 %	（无冷凝）80 % - 31 °C (88 °F)，40 °C (104 °F) 时线性下降至 50 %	（无冷凝）80 % - 31 °C (88 °F)，40 °C (104 °F) 时线性下降至 50 %	（无冷凝）80 % - 31 °C (88 °F)，40 °C (104 °F) 时线性下降至 50 %
驱动器噪声	<70dB(A) @ 1m	<70dB(A) @ 1m	<70dB(A) @ 1m	<70dB(A) @ 1m	<70dB(A) @ 1m
最高海拔	2000 m (6562 ft)	2000 m (6562 ft)	2000 m (6562 ft)	2000 m (6562 ft)	2000 m (6562 ft)
驱动器电源	100 V 至 120 V/200 V 至 240 V 1 相 50/60 Hz 250 VA	100 V 至 120 V/200 V 至 240 V 1 相 50/60 Hz 250 VA	100 V 至 120 V/200 V 至 240 V 1 相 50/60 Hz 250 VA	100 V 至 120 V/200 V 至 240 V 1 相 50/60 Hz 250 VA	100 V 至 120 V/200 V 至 240 V 1 相 50/60 Hz 250 VA
兼容软管孔径	6.4, 9.6, 12.7, 15.9 mm	12, 17 mm	12, 17 mm	8, 12, 16 mm	8, 12, 16 mm

控制选项

泵驱动器型号的代码
630S	630SN	630U	630UN	630Du	630DuN	630Bp	630BpN	630US	630DuS	630En	630EnN	630Pn	630PnN
标准	标准 IP66 / NEMA 4X	Universal	Universal IP66 / NEMA 4X	数字 Universal	数字 Universal IP66 / NEMA 4X	总线泵 / Profibus	总线泵 / Profibus IP66 / NEMA 4X	Universal SCADA / IP66 / NEMA 4X	数字 Universal SCADA / IP66 / NEMA 4X	EtherNet/IP	EtherNet/ IP / IP66 / NEMA 4X	PROFINET®	PROFINET® / IP66 / NEMA 4X

手动控制
泵驱动器	630S	630SN	630U	630UN	630Du	630DuN	630Bp	630BpN	630US	630DuS	630En	630EnN	630Pn	630PnN
直观的键盘和彩色显示屏	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
流量或速度显示选项	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
全面校准且流量单位可选	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
MemoDose 功能	✔	✔	✔	✔	✔	✔			✔	✔
自动重启设施	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
保护开关检测	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
泄漏检测			✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
灌装（网络控制）											✔	✔	✔	✔

远程控制
泵驱动器	630S	630SN	630U	630UN	630Du	630DuN	630Bp	630BpN	630US	630DuS	630En	630EnN	630Pn	630PnN
可配置启动/停止，检漏仪（通过触点闭合、5V TTL 或 24V 工业逻辑信号实现）***			✔	✔	✔	✔					✔	✔	✔	✔
压力开关输入（通过触点闭合、5V TTL 或 24V 工业逻辑）***			✔		✔
可配置的启动/停止，检漏仪和压力开关输入（通过 110V 工业逻辑）									✔	✔
方向更改和自动/手动切换输入（通过触点闭合、5V TTL 或 24V 工业逻辑）			✔	✔	✔	✔
方向更改和自动/手动切换输入（通过 110V 工业逻辑）									✔	✔
远程操作 MemoDose（脚踏/手动开关或逻辑输入）			✔	✔	✔	✔
通过 24V、30W 继电器的四种可配置数字状态输出				✔		✔
通过 110V 继电器的四种可配置数字状态输出									✔	✔
菜单可配置逻辑输出			✔		✔
远程压力/流量传感器											✔	✔	✔	✔

模拟速度控制
泵驱动器	630S	630SN	630U	630UN	630Du	630DuN	630Bp	630BpN	630US	630DuS	630En	630EnN	630Pn	630PnN
完全可配置输入：0-10V 或 4-20mA			✔	✔	✔	✔			✔	✔
模拟输出：0-10V、4-20mA			✔	✔	✔	✔			✔	✔
键盘/模拟输入比例（替代隔膜泵）					✔	✔				✔
转速器频率输出：0-1478Hz			✔	✔	✔	✔
2 个传感器输入 4-20 mA 或 0-1000Hz*											✔	✔	✔	✔

安全性
泵驱动器	630S	630SN	630U	630UN	630Du	630DuN	630Bp	630BpN	630US	630DuS	630En	630EnN	630Pn	630PnN
3 级安全 PIN 锁	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔

网络通讯
泵驱动器	630S	630SN	630U	630UN	630Du	630DuN	630Bp	630BpN	630US	630DuS	630En	630EnN	630Pn	630PnN
RS485 网络控制						✔				✔
RS232 网络控制					✔

数字控制型泵 (Profibus / EtherNet/IP)
泵驱动器	630S	630SN	630U	630UN	630Du	630DuN	630Bp	630BpN	630US	630DuS	630En	630EnN	630Pn	630PnN
PROFIBUS® DP V0							✔	✔
PROFINET® (CC-B & Netload Class III)													✔	✔
EtherNet/IP™											✔	✔
通讯速度：9.6-12000 kbits/s							✔	✔
网络速度：10/100Mbps - 全双工操作											✔	✔
网络速度：100Mbps - 全双工操作													✔	✔
自动监控总线速度							✔	✔
速度设定值							✔	✔			✔	✔	✔	✔
速度反馈							✔	✔			✔	✔	✔	✔
流量校准功能							✔	✔			✔	✔	✔	✔
运行小时数							✔	✔			✔	✔	✔	✔
转速计							✔	✔			✔	✔	✔	✔
泄漏检测							✔	✔			✔	✔	✔	✔
低液位报警							✔	✔			✔	✔	✔	✔
诊断反馈							✔	✔			✔	✔	✔	✔
累计流量计											✔	✔	✔	✔
传感器定标											✔	✔	✔	✔
灌装（网络控制）**											✔	✔	✔	✔
