| 400 SCB/424 | 400 SCB/534 | |
|---|---|---|
| 调速比 | 20:1 | 20:1 |
| 电源电压 | 100 V 至 115 V AC 50/60 Hz, 220 V 至 240 V AC 50/60 Hz | 15 V 至 30 V DC 或 12 V 至 22 V AC 50/60 Hz |
| 工作温度 | -30 °C 至 40 °C (-22 °F 至 104 °F) | -30 °C 至 40 °C (-22 °F 至 104 °F) |
| 组装在安装面板后面，带有 FDC 和 FDP 驱动器 | |||
|---|---|---|---|
| 长度 | 高度 | 宽度 | |
| FDC 5W 电机，带 Ø40mm 变速箱 | - | 2 x 1.5 | 40* |
| FDC/FDP 5W 电机，带 Ø68mm 变速箱 | 30 | 15 | - |
| FDC/FDP 30W 电机，带 Ø68mm 变速箱 | - | 30 | - |
*左侧或右侧，卡在一起仅用于运输

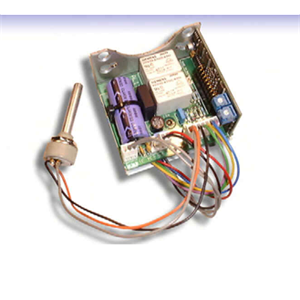

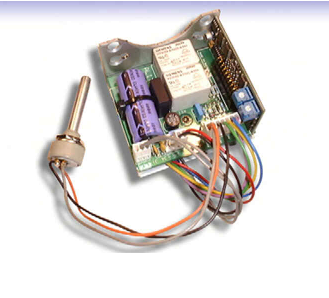

该板设计用于为 102FD/R 和 313FD/D 12 V DC 泵提供速度控制和远程停止工具，并能够接受用户设备的远程速度控制信号输入。通过在标准板上添加额外组件，可以选择反向、开机 LED 指示、交流电源输入、板载速度控制电位计和瞬时启动。
提供两种不同的板，均采用 Eurocard 形式，带有 32 路边缘接头。102FD/R 的 100 系列速度控制板包含一个板载功率晶体管。300 系列板载功率晶体管的额定负载较高，必须安装在表面积为 1,000 平方厘米的外部散热片上。
通过外部电位计手动控制速度（未提供）
通过 0 至 5 V 直流控制信号自动控制速度
通过远程开关、TTL 或 CMOS 控制电机停止/启动
电机可以顺时针或逆时针旋转连接
即时改变方向
开机 LED 指示灯
最大转速主开关
用于速度控制的板载电位计
| 调速比 | 20:1 |
