电气连接类

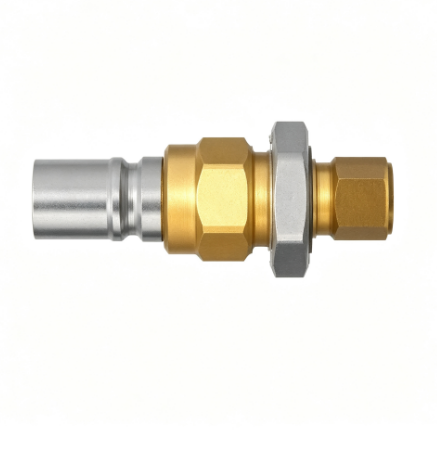

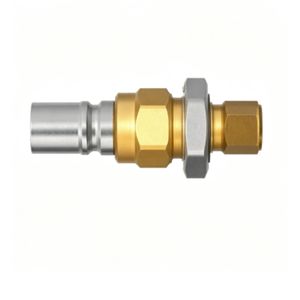

货号: #CBI 09.5152/IA
库存: 100件
规格选项:
CBI 无泄漏快速接头是为承受很强的机械应力（如振动、振荡）而设计的。此系列接头的平头防污染技术可以防溢出，从而保证操作者的安全，并且能保护流体的完整性，以确保无污染物进入回路。此系列接头还允许在难以到达的位置进行盲插。
在苛刻条件下（尤其是在注塑机上）连接温度控制回路
| 技术参数 | 流体 | 材质 | 其他特性 |
|
|
| 可与我们的 SPI 系列接头互换 |
| 产品类型（插座/插头/附件） | 型号 | 螺纹或内径 | 标准型零件号 | BF选项零件号（若适用） | 备注（特殊类型） |
|---|---|---|---|---|---|
| 插座（内螺纹） | CBI 03 | G 1/8 | CBI 03.1100/IA | CBI 03.1100/IA/BF | |
| CBI 03 | NPT 1/8 | CBI 03.1200/IA | CBI 03.1200/IA/BF | ||
| CBI 06 | G 1/4 | CBI 06.1101/IA | CBI 06.1101/IA/BF | ||
| CBI 06 | G 3/8 | CBI 06.1102/IA | CBI 06.1102/IA/BF | ||
| CBI 06 | NPT 1/4 | CBI 06.1201/IA | CBI 06.1201/IA/BF | ||
| CBI 06 | Rc 1/4 | CBI 06.1111/IA | — | ||
| CBI 09 | G 3/8 | CBI 09.1102/IA | CBI 09.1102/IA/BF | ||
| CBI 09 | NPT 3/8 | CBI 09.1202/IA | CBI 09.1202/IA/BF | ||
| CBI 09 | G 1/2 | CBI 09.1103/IA | — | ||
| CBI 09 | NPT 1/2 | CBI 09.1203/IA | — | ||
| CBI 12 | G 1/2 | CBI 12.1103/IA | CBI 12.1103/IA/BF | ||
| CBI 12 | NPT 1/2 | CBI 12.1203/IA | CBI 12.1203/IA/BF | ||
| CBI 16 | G 3/4 | CBI 16.1104/IA | CBI 16.1104/IA/BF | ||
| CBI 16 | NPT 3/4 | CBI 16.1204/IA | CBI 16.1204/IA/BF | ||
| CBI 25 | G 1 | CBI 25.1105/IA | — | ||
| CBI 25 | G 1 1/4 | CBI 25.1106/IA | — | ||
| CBI 25 | NPT 1 | CBI 25.1205/IA | — | ||
| CBI 25 | NPT 1 1/4 | CBI 25.1206/IA | — | ||
| 插座（90°转角内螺纹） | CBI 06 | G 1/4 | CBI 06.1101/IA/RE | — | 90°弯头 |
| CBI 06 | NPT 1/4 | CBI 06.1201/IA/RE | — | 90°弯头 | |
| CBI 09 | G 3/8 | CBI 09.1102/IA/RE | — | 90°弯头 | |
| 插座（外螺纹） | CBI 06 | G 1/4 60°锥 | CBI 06.1151/IA | CBI 06.1151/IA/BF | |
| CBI 06 | G 3/8 60°锥 | CBI 06.1152/IA | — | ||
| CBI 06 | M16×1.5（24°锥，10mm软管） | CBI 06.1610/IA | — | ||
| CBI 09 | G 3/8 60°锥 | CBI 09.1152/IA | CBI 09.1152/IA/BF | ||
| CBI 09 | G 1/2 60°锥 | CBI 09.1153/IA | — | ||
| CBI 12 | G 1/2 60°锥 | CBI 12.1153/IA | CBI 12.1153/IA/BF | ||
| CBI 16 | G 3/4 60°锥 | CBI 16.1154/IA | — | ||
| CBI 25 | NPT 1 1/4 | CBI 25.1256/IA | — | ||
| 插座（90°弯头外螺纹） | CBI 06 | G 1/4 60°锥 | CBI 06.1151/IA/RE | — | 90°弯头 |
| CBI 06 | G 3/8 60°锥 | CBI 06.1152/IA/RE | — | 90°弯头 | |
| CBI 06 | M16×1.5（24°锥，10mm软管） | CBI 06.1610/IA/RE | — | 90°弯头 | |
| CBI 09 | G 3/8 60°锥 | CBI 09.1152/IA/RE | — | 90°弯头 | |
| 插座（橡胶软管连接） | CBI 06 | Ø 10 mm | CBI 06.1810/IA | — | |
| 插座（自锁软管连接） | CBI 06 | Ø 3/8" | CBI 06.1810/IA/CN | — | |
| CBI 09 | Ø 1/2" | CBI 09.1813/IA/CN | — | ||
| 插座（90°弯头自锁软管） | CBI 06 | Ø 3/8" | CBI 06.1810/IA/CN/RE | — | 90°弯头 |
| CBI 09 | Ø 1/2" | CBI 09.1813/IA/CN/RE | — | 90°弯头 | |
| 插头（内螺纹） | CBI 03 | G 1/8 | CBI 03.7100/IA | CBI 03.7100/IA/BF | |
| CBI 03 | NPT 1/8 | CBI 03.7200/IA | CBI 03.7200/IA/BF | ||
| CBI 06 | G 1/4 | CBI 06.7101/IA | CBI 06.7101/IA/BF | ||
| CBI 06 | G 3/8 | CBI 06.7102/IA | CBI 06.7102/IA/BF | ||
| CBI 09 | G 3/8 | CBI 09.7102/IA | CBI 09.7102/IA/BF | ||
| CBI 12 | G 1/2 | CBI 12.7103/IA | CBI 12.7103/IA/BF | ||
| CBI 12 | NPT 1/2 | CBI 12.7203/IA | CBI 12.7203/IA/BF | ||
| CBI 16 | G 3/4 | CBI 16.7104/IA | CBI 16.7104/IA/BF | ||
| CBI 16 | NPT 3/4 | CBI 16.7204/IA | CBI 16.7204/IA/BF | ||
| CBI 25 | G 1 | CBI 25.7105/IA | — | ||
| CBI 25 | G 1 1/4 | CBI 25.7106/IA | — | ||
| CBI 25 | NPT 1 1/4 | CBI 25.7206/IA | — | ||
| 插头（外螺纹，60°内锥） | CBI 03 | G 1/8 | CBI 03.7150/IA | CBI 03.7150/IA/BF | |
| CBI 06 | G 1/4 | CBI 06.7151/IA | CBI 06.7151/IA/BF | ||
| CBI 06 | G 3/8 | CBI 06.7152/IA | — | ||
| CBI 09 | G 3/8 | CBI 09.7152/IA | CBI 09.7152/IA/BF | ||
| CBI 12 | G 1/2 | CBI 12.7153/IA | CBI 12.7153/IA/BF | ||
| CBI 16 | G 3/4 | CBI 16.7154/IA | CBI 16.7154/IA/BF | ||
| CBI 25 | G 1 1/4 | CBI 25.7156/IA | — | ||
| 插头（加长式外螺纹） | CBI 06 | G 1/4（长度64） | CBI 06.7151/IA/64 | — | 加长型 |
| CBI 06 | G 1/4（长度80） | CBI 06.7151/IA/80 | — | 加长型 | |
| CBI 06 | G 1/4（长度110） | CBI 06.7151/IA/110 | — | 加长型 | |
| 插头（穿板式安装，外螺纹60°锥） | CBI 03 | G 1/8 | CBI 03.5150/IA | CBI 03.5150/IA/BF | 穿板式 |
| CBI 06 | G 1/4 | CBI 06.5151/IA | CBI 06.5151/IA/BF | 穿板式 | |
| CBI 09 | G 3/8 | CBI 09.5152/IA | CBI 09.5152/IA/BF | 穿板式 | |
| CBI 12 | G 1/2 | CBI 12.5153/IA | CBI 12.5153/IA/BF | 穿板式 | |
| CBI 16 | G 3/4 | CBI 16.5154/IA | CBI 16.5154/IA/BF | 穿板式 | |
| 插头（英制锥管螺纹外螺纹） | CBI 06 | NPT 1/4 | CBI 06.7251/IA | — | |
| CBI 06 | NPT 3/8 | CBI 06.7252/IA | — | ||
| CBI 06 | R 1/4 | CBI 06.7161/IA | — | ||
| CBI 09 | NPT 3/8 | CBI 09.7252/IA | — | ||
| CBI 09 | R 3/8 | CBI 09.7162/IA | — | ||
| CBI 12 | R 1/2 | CBI 12.7163/IA | CBI 12.7163/IA/BF | ||
| CBI 25 | NPT 1 1/4 | CBI 25.7256/IA |
