货号: #140MG-H8E-D10-KJ
库存: 100件
规格选项:
品牌介绍
Allen-Bradley（中文译名：艾伦-布拉德利，常简称AB公司）是美国罗克韦尔自动化旗下的核心工业自动化品牌，
核心产品线
PLC控制器：包含ControlLogix（大型模块化）、CompactLogix（中型紧凑）、Micro800（小型嵌入式）系列，是品牌*知名的产品线。
变频器：主力为PowerFlex系列，功率覆盖22kW以下紧凑型到4500kW高性能型，适配风机、传送带等各类工业设备。
运动控制产品：Kinetix系列伺服驱动器、SMC系列软启动器等，可提升设备运行稳定性。
配套软件：Studio 5000、FactoryTalk等工具，用于硬件编程、配置与故障诊断，方便设备接入自动化系统。
产品介绍：

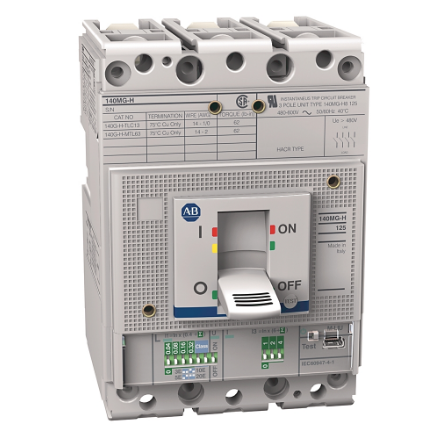

140MG - 电机保护断路器，H 框架，35～65kA（480V 时），热/磁式，TMD，额定电流100A，1 个常开/常闭辅助触点，24V
提供电机分支电路、分支电路和短路磁保护以及手动切换的断开方式。这些设备的额定电流范围为 3...1200 A
| 唯一产品序列号 | 140MG-H8E-D10-KJ |
|---|---|
| 通用产品代码（UPC） | 887172949791 |
| 不平衡检测 | I1的50%，接通或断开 |
|---|---|
| 主电路的电气连接类型 | 螺钉连接 |
| 分断能力 | 65kA @ 480V AC，50/60Hz，符合 NEMA、UL 489/CSA C22.2 No. 5 |
| 分断能力/分断能力 | 高分断 |
| 反向馈电断路器的最大电压 | 480V AC，符合UL/CSA |
| 可调额定电机电流 | I₁ = 0.4～1 × Iₙ (40～100A) |
| 带内置欠压脱扣 | No |
| 带热保护 | True |
| 带集成辅助开关 | No |
| 控制元件 | 切换 |
| 控制元件类型 | 其他 |
| 断开技术 | 热磁式 |
| 极数 | 3 |
| 电气生命周期 | 415V AC时为8000 |
| 相位失效敏感 | True |
| 瞬时电流 | 可调范围为 6～13 × In |
| 绝缘电压 (Ui) | 根据IEC标定为1000V |
| 行程类别 | 3E、5E、10E、20E级（约 2～20″） |
| 额定冲击耐受电压(Uimp) | 8kV |
| 额定工作电压 | 220A |
| 额定最终短路分断能力(Icu) | 70kA @ 500V DC- 3极串联，符合 IEC 60947-2 |
| 额定服务短路分断能力(Ics) | 100% Icu @ 690V AC @ 50/60Hz，符合IEC 60947-2标准 |
| 额定永久电流 Iu | 100A |
| 额定电机电流最大值 (Iₙ) | 100A |
| 储存温度 | −40°F |
|---|---|
| 导线温度额定值 | Cu 75°C |
| 工作温度 | −25至+55°C（−13至+131°F） |
| 无降额的环境温度 | 104°F [40°C] |
| 宽度 | 90mm |
|---|---|
| 框架尺寸 | 125A |
| 深度 | 82.5mm |
| 设备结构 | 内置设备固定内置技术 |
| 高度 | 130mm |
