货号: #140MG-J8E-D10-KA
库存: 100件
规格选项:
品牌介绍
Allen-Bradley（中文译名：艾伦-布拉德利，常简称AB公司）是美国罗克韦尔自动化旗下的核心工业自动化品牌，
核心产品线
PLC控制器：包含ControlLogix（大型模块化）、CompactLogix（中型紧凑）、Micro800（小型嵌入式）系列，是品牌*知名的产品线。
变频器：主力为PowerFlex系列，功率覆盖22kW以下紧凑型到4500kW高性能型，适配风机、传送带等各类工业设备。
运动控制产品：Kinetix系列伺服驱动器、SMC系列软启动器等，可提升设备运行稳定性。
配套软件：Studio 5000、FactoryTalk等工具，用于硬件编程、配置与故障诊断，方便设备接入自动化系统。
产品介绍：

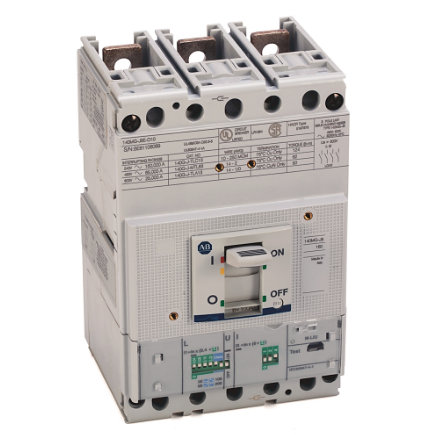

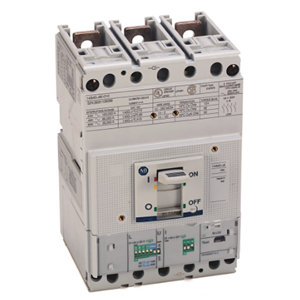

140MG - 电机保护断路器，J 框架，35～65kA（480V 时），热/磁式，TMD，额定电流100A，1 个常开/常闭辅助触点，250V
提供电机分支电路、分支电路和短路磁保护以及手动切换的断开方式。这些设备的额定电流范围为 3...1200 A
| 唯一产品序列号 | 140MG-J8E-D10-KA |
|---|---|
| 通用产品代码（UPC） | 887172307461 |
| 400V AC时的额定短路分断能力lcu | 70kA |
|---|---|
| 不平衡检测（I₁的50%） | 开或关 |
| 主电路的电气连接类型 | 螺丝/弹簧夹A连接 |
| 分断能力 | NEMA、UL 489、CSA C22.2 no. 5：65kA@480V AC，50/60 Hz |
| 分断能力/分断能力 | 高分断 |
| 反向馈电断路器的最大电压 | 每 UL/CSA，最大600V AC；每 IEC，最大600V AC |
| 可调额定电机电流 | I₁ = 0.4～1 × Iₙ (40～100A) |
| 带内置欠压脱扣 | No |
| 带热保护 | True |
| 带集成辅助开关 | No |
| 控制元件 | 切换 |
| 控制元件类型 | 其他 |
| 断开技术 | 热磁式 |
| 极数 | 3 |
| 电气生命周期 | 415V AC时为8000 |
| 相位失效敏感 | True |
| 瞬时电流 | 可调范围为 6～13×In（额定电机电流最大为100A） |
| 绝缘电压 (Ui) | 根据IEC标定为1000V |
| 行程类别 | 3E、5E、10E、20E级（约 2～20″） |
| 过载保护电流设置 | 40A |
| 额定工作电压 | 690A |
| 额定最终短路分断能力(Icu) | IEC 60947-2：70kA@500V DC，3极串联 |
| 额定服务短路分断能力(Ics) | IEC 60947-2：100% @ 690V AC |
| 额定永久电流 Iu | 100A |
| 额定电机电流 | 100A |
| 额定脉冲耐受电压(Uimp) | 8kV |
| 储存温度 | −40°F |
|---|---|
| 导线温度额定值 | Al或Cu 75°C |
| 工作温度 | −25至+55°C（−13至+131°F） |
| 无降额的环境温度 | 104°F [40°C] |
| 宽度 | 4.13mm |
|---|---|
| 框架尺寸 | 250A |
| 深度 | 82.5mm |
| 设备结构 | 内置设备固定内置技术 |
| 高度 | 6.3mm |
