货号: #140G-N6I3-E12-SA-AJ
库存: 100件
规格选项:
品牌介绍
Allen-Bradley（中文译名：艾伦-布拉德利，常简称AB公司）是美国罗克韦尔自动化旗下的核心工业自动化品牌，
核心产品线
PLC控制器：包含ControlLogix（大型模块化）、CompactLogix（中型紧凑）、Micro800（小型嵌入式）系列，是品牌*知名的产品线。
变频器：主力为PowerFlex系列，功率覆盖22kW以下紧凑型到4500kW高性能型，适配风机、传送带等各类工业设备。
运动控制产品：Kinetix系列伺服驱动器、SMC系列软启动器等，可提升设备运行稳定性。
配套软件：Studio 5000、FactoryTalk等工具，用于硬件编程、配置与故障诊断，方便设备接入自动化系统。
产品介绍：

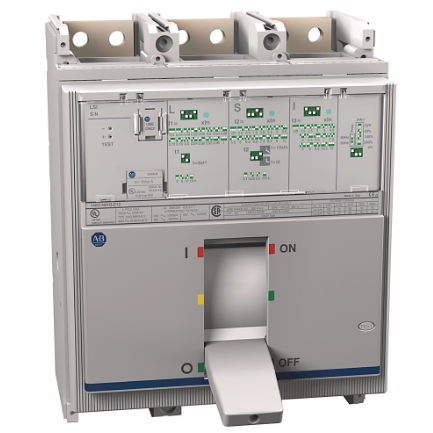

140G - 塑壳断路器，N 框架，65kA 分断额定值，LSIG（电子 DIP 开关），3 极，额定电流 1200A（80% 额定值），分励脱扣器 220～240V AC，1 常开/常闭辅助触点 + 报警，24V
| 唯一产品序列号 | 140G-N6I3-E12-SA-AJ |
|---|---|
| 通用产品代码（UPC） | 889508095653 |
| 储存温度 | −40°F |
|---|---|
| 宽度 | 210mm |
| 导线温度额定值 | Al或Cu 75°C |
| 工作电压(Ue) | 海拔3000m(9840′)时为电压额定值的90% |
| 无降额的环境温度 | 104°F |
| 深度 | 154mm |
| 额定不间断电流(Iu) | 海拔3000m(9840′)时为额定电流的98% |
| 主电流电路连接位置 | 正面 |
|---|---|
| 主电路的电气连接类型 | 螺钉连接 |
| 作为转换触点的辅助触点数量 | 1 |
| 保护类型 | 电子 LSIG — 长时间和短时间、高瞬时、接地故障 |
| 保护类型—Electronic G（接地故障跳闸单元，连续额定值的80%） | I4 = 0.2…1×In（OFF，240–1200A），t4 = 0.1、0.2、0.4、0.8s |
| 保护类型—Electronic S（短时脱扣单元，100%连续额定值） | I2 = 1…10×In（断开，720…12000A），t2 = [tsec] @ 10×In = 0.1、0.25、0.5、0.8s |
| 保护类型—Electronic S（短时脱扣单元，连续额定电流的80%） | I2 = 0.6…10×In（断开，720…12000A），t2 = [tsec] @ 10×In = 0.1、0.25、0.5、0.8s |
| 保护类型—电子 G（接地故障跳闸单元，100%连续额定值） | I4 = 0.2…1×In（OFF，240–1200A），t4 = 0.1、0.2、0.4、0.8s |
| 保护类型—电子 I（瞬时脱扣单元，100%连续额定电流） | I3 = 1.5…15×In（OFF，1800…18000A） |
| 保护类型—电子 I（瞬时脱扣单元，连续额定电流的80%） | I3 = 1.5…15×In（OFF，1800…18000A） |
| 保护类型—电子L（长时间脱扣单元，100%连续额定电流） | I1 = 0.4…1×In (480–1200A)，t1 = [tsec] @ 3×I1 = 3、12、24、36、48、72、108、144s |
| 保护类型—电子L（长时间脱扣单元，连续额定电流的80%） | I1 = 0.4…1×In (480–1200A)，t1 = [tsec] @ 3×I1 = 3、12、24、36、48、72、108、144s |
| 分断能力 | 65kA @ 480V AC，50/60Hz，符合NEMA、UL、CSA标准 |
| 反向馈电断路器的最大电压 | 690V AC，符合IEC |
| 带保护单元的完整设备 | True |
| 带内置欠压脱扣 | No |
| 带断开指示灯 | No |
| 控制元件类型 | 切换 |
| 最大工作电流(In) | 980A@70°C(158°F)，符合IEC标准（塑壳开关额定电流） |
| 极数 | 3 |
| 框架尺寸 | 1200A |
| 瓦特损耗 | 电子类型：252W |
| 电机驱动（可选） | True |
| 电气生命周期 | 在415V AC时为60 ops/hr |
| 电流范围 | 80% MCCB |
| 绝缘电压 (Ui) | 根据IEC标定为1000V |
| 集成接地故障保护 | True |
| 集成电机驱动 | No |
| 额定冲击耐受电压(Uimp) | 8kV |
| 额定最终短路分断能力(Icu) | IEC 60947-2：70kA @ 400–415V AC，50/60Hz |
| 额定服务短路分断能力(Ics) | IEC 60947-2：75% Icu @ 690V AC @ 50/60Hz |
| 额定永久电流 Iu | 1200A |
| 可选DIN导轨（顶帽导轨）安装 | No |
|---|---|
| 工厂选件 | 分励脱扣器，220–240V AC @ 220–250V DC |
| 振动 | 2…13.2Hz ±1mm，13.2…100Hz ±0.7G |
| 机械寿命操作 | 60/h |
| 适合DIN导轨（帽形导轨）安装 | No |
| 重量 | 21.39lb |
| 防护等级 (IP) | IP40 |
