货号: #140G-JC6F3-D20
库存: 100件
规格选项:
品牌介绍
Allen-Bradley（中文译名：艾伦-布拉德利，常简称AB公司）是美国罗克韦尔自动化旗下的核心工业自动化品牌，
核心产品线
PLC控制器：包含ControlLogix（大型模块化）、CompactLogix（中型紧凑）、Micro800（小型嵌入式）系列，是品牌*知名的产品线。
变频器：主力为PowerFlex系列，功率覆盖22kW以下紧凑型到4500kW高性能型，适配风机、传送带等各类工业设备。
运动控制产品：Kinetix系列伺服驱动器、SMC系列软启动器等，可提升设备运行稳定性。
配套软件：Studio 5000、FactoryTalk等工具，用于硬件编程、配置与故障诊断，方便设备接入自动化系统。
产品介绍：

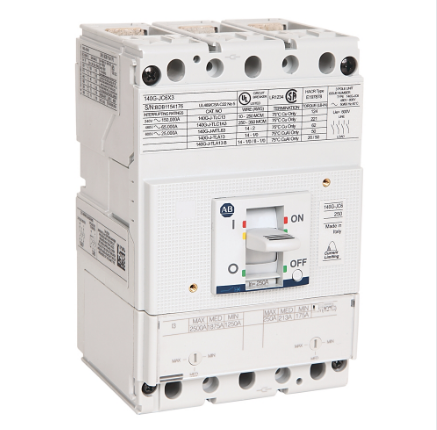

140G - 塑壳断路器，JC框架（限流型），65kA分断能力，T/M - 热磁式，3极，额定电流200A
| 唯一产品序列号 | 140G-JC6F3-D20 |
|---|---|
| 通用产品代码（UPC） | 889508144221 |
| 储存温度 | −40°F |
|---|---|
| 宽度 | 105mm |
| 导线温度额定值 | Al或Cu 75°C |
| 工作电压(Ue) | 海拔3000m(9840′)时为90% |
| 无降额的环境温度 | 104°F |
| 深度 | 82.5mm |
| 额定不间断电流(Iu) | 海拔3000m(9840′)时为98% |
| 中断额定值 (I²t) | 990×10³ @ 额定电流高达250A，额定电压600V AC |
|---|---|
| 中间点 (I2t) | 853×10³ @ 额定电流高达250A，额定电压480V AC |
| 中间点 (Ip) | 91.1kA@额定电流高达250A，额定电压600V AC |
| 中间点 (Irms) | 42kA@额定电流高达250A，额定电压480V AC |
| 主电流电路连接位置 | 正面 |
| 主电路的电气连接类型 | 螺钉连接 |
| 保护类型 | T/M可调热/可调磁TMA |
| 分断电流额定值(Irms) | 65kA@额定电流高达250A，额定电压480V AC |
| 分断能力 (Ip) | 30kA@额定电流高达250A，额定电压480V AC |
| 带保护单元的完整设备 | True |
| 带内置欠压脱扣 | No |
| 带断开指示灯 | No |
| 控制元件类型 | 切换 |
| 极数 | 3 |
| 根据IEC 60947-2额定值，额定最终短路分断能力(Icu) | 70kA@500V DC，3极串联，仅热/磁式脱扣 |
| 根据UL 489/CSA C22.2 No. 5的分断额定值 | 65kA @ 480V，50/60Hz |
| 框架尺寸 | 125A |
| 热脱扣电流 (Ir) | 140至200A |
| 电机驱动（可选） | True |
| 电气生命周期 | 415V AC时为8000次操作 |
| 磁脱扣电流 (Im) | 1000至2000A |
| 绝缘电压 | 根据IEC标定为1000V |
| 阈值电流 (Ip) | 14.4kA@额定电流高达250A，额定电压480V AC |
| 阈值电流 (I²t) | 582×10³ @ 额定电流高达250A，额定电压600V AC |
| 阈值电流(Irms) | 10kA@额定电流高达250A，额定电压600V AC |
| 集成接地故障保护 | No |
| 集成电机驱动 | No |
| 额定冲击耐受电压(Uimp) | 8kV |
| 额定工作短路分断能力 (Ics(% Icu))，符合IEC 60947-2标准 | 100% @ 690V AC，50/60Hz |
| 额定永久电流 Iu | 200A |
| 额定短路分断能力 lcu（400V，50Hz时） | 70kA |
| 可选DIN导轨（顶帽导轨）安装 | True |
|---|---|
| 工厂选件 | 无 |
| 机械寿命操作 | 25000/小时 |
| 适合DIN导轨（帽形导轨）安装 | No |
| 重量 | 5.51lb |
| 防护等级 (IP) | IP40 |
